用失明小鼠的視網膜進行體外驗證。

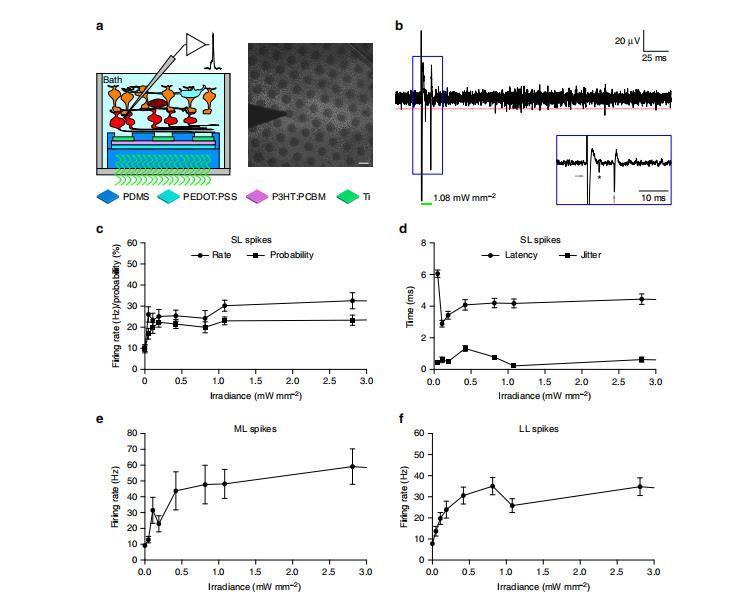

圖6、用視網膜外植體進行體內評估。

接下來，我們測試了PDMS光伏界面在刺激RGC(視網膜神經節細胞)方面的體內外功效。為此，我們使用了視網膜變性小鼠模型，該模型被公認為是視網膜色素變性的絕佳模型。為了盡可能避免存活光感受器的自然反應，我們從老齡小鼠的視網膜上采集了假體誘發的RGCs尖峰活動的胞外記錄。視網膜被分層覆蓋在PDMS-光伏界面中央5毫米的區域上，模擬視網膜外結構(圖6a)。根據PC密度測定結果，我們只測試了10ms脈沖(PC響應峰值)，輻照度范圍很廣(從47.35到29.07μW mm-2)。光脈沖在記錄的RGC中誘發了假體誘發的尖峰活動(圖6b)。尖峰用閾值算法檢測(圖6b)，轉換成光柵圖，并顯示為刺激周時間直方圖。正如之前所報道的，我們觀察到了三種類型的反應，分別為短潛伏期、中潛伏期和長潛伏期(SL、ML和LL)。SL尖峰的出現(在光開始后10ms內誘發，1個分區)表明RGC受到了直接的電刺激；而ML和LL尖峰的出現則表明網絡介導的激活。我們發現，從測試的第一個輻照度(47.35μW mm-2)開始就能誘發SL尖峰，然后發射率緩慢上升，并在1.08mW mm-2以上保持穩定，直到測試的最高輻照度(圖6c)。然而，第一個輻照度下的平均潛伏期(圖6d)相對較長(6.05±0.23ms)；隨著輻照度的增加，潛伏期逐漸縮短，當輻照度高于1.08mW mm-2時，潛伏期穩定在4.12±0.07ms(圖6d)。在此范圍內(高于1.08)，輻照度的平均抖動為0.39±0.05ms。這表明，在輻照度高于1.08mW mm-2時，SL響應達到飽和，這與PC密度的測量結果相符。當輻照度低于1.08mW/mm2時，平均延遲時間似乎更短，但抖動變化更大，表明響應更不穩定(圖6d)。ML(圖6e)和LL(圖6f)尖峰的發射率逐漸增加，但在1.08mW mm-2之后也變得穩定。作為對照，當視網膜分層在裸露的PDMS基底面上時，在所有測試的輻照度下均未檢測到光誘發反應。正如其他人已經證明的那樣，我們還在第二個細胞亞群中驗證了使用突觸阻斷劑可以取消ML和LL尖峰的人工激活。這證實了ML和LL是由內部視網膜回路激活誘發的假設。

空間選擇性。

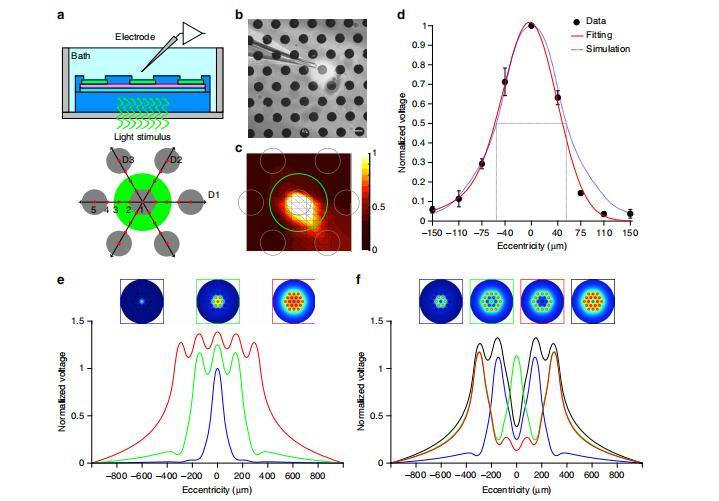

圖7、假體刺激的空間限制。

然后，我們采用實驗/計算混合方法來解決空間選擇性問題。首先，我們使用玻璃微電極(圖7a、b)測量了單個像素被照亮時三個方向(D1、D2和D3)的徑向電壓擴散(圖7c)。對于每個被照亮的像素，三個主要方向上的歸一化電壓擴散都已取平均值。所有測試像素的平均電壓分布已繪制并用高斯函數插值(圖7d)。實驗數據與有限元分析(FEA)模型獲得的歸一化電壓分布圖相吻合(圖7d，藍色虛線)。模擬曲線的半最大值全寬(FWHM)(圖7d，灰色虛線)被視為有效活化面積，約為100微米。有限元分析模擬用于描述照明誘導的直徑不斷增大的歸一化電壓曲線(圖7e)。光斑尺寸從1像素增加到7像素和19像素會增加電位。最后，我們模擬了不同激活模式的影響(圖7f)。在所有情況下，都顯示了與光照模式相對應的空間選擇性電位曲線。

細胞毒性和長期功能。

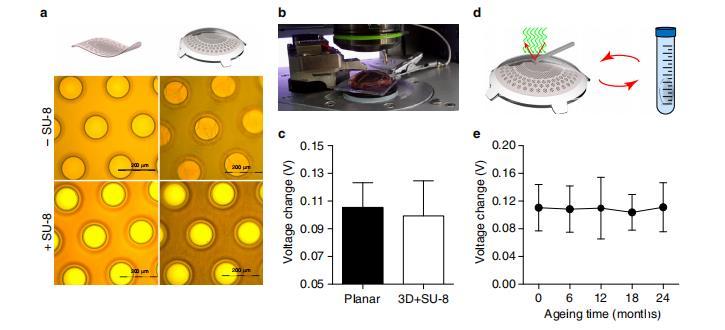

圖8、視網膜假體的使用壽命。

為了驗證POLYRETINA的長期功能，我們測試了半球形的機械影響。為此，我們在圓球形的PDMS支架上粘接了PDMS光伏界面。粘合過程會在PDMS光伏界面上產生拉伸應力，導致聚合物和鈦陰極出現裂縫(圖8a，上排)。為避免鈦陰極出現裂縫，在接口基底的每個陰極下方都集成了SU-8剛性平臺。有了這一預防措施，SU-8硬質平臺上方的像素就不會出現裂縫(圖8a，底排)；圖像與圖1c中的綠色區域相對應。在SU-8硬質平臺之間的混合薄膜內仍會出現裂縫，但這并不那么重要，因為該區域已被PDMS封裝，以防止分層，而且在陰極定義區域外光產生的載流子不會對電極/電解質界面產生的光電勢/電流產生重大影響。然后，我們使用KPFM測量表面電位的變化(圖8b)。由于假體呈半球形，原子力顯微鏡針尖只能觸及假體頂部的電極(直徑80微米，開口67微米)。與平面PDMS表面相比，照明引起的表面電位變化沒有統計學差異(圖8c)。

為了模擬POLYRETINA植入后的壽命，我們將其浸泡在87°C的生理鹽水溶液中進行了功能性加速老化測試(圖8d)。在老化開始前和實驗過程中的幾個時間點，用KPFM測量了光照后表面電位的變化(圖8e)。在加速老化24個月前，平均表面電位無統計學意義變化。加速老化說明其使用壽命至少為2年。最后，根據ISO 10993-5：醫療器械的生物學評價，通過提取小鼠成纖維細胞L929進行體外細胞毒性評價。通過XTT細胞活力測定法估計細胞活力。結果顯示假體的存活率為100%，陽性對照為0.3%，陰性對照為100%。通過體外細胞毒性評價結果說明，它對細胞沒有毒性。
