In Situ Monitoring of Pb2+ Leaching from the Galvanic Joint Surface in a Prepared Chlorinated Drinking Water

采用現場監測的方法對氯化飲用水中鍍鋅接頭表面的Pb2+浸出進行了研究

來源：Environ. Sci. Technol. 2018, 52, 2126?2133



論文總結

研究開發了一種新型微離子選擇電極（micro-ISE）技術，用于原位監測氯化飲用水中黃銅-鉛焊料 galvanic 接頭表面的鉛（Pb2+）浸出過程。以下從摘要、研究目的、研究思路、測量數據及意義、結論等方面進行總結，并詳細解讀使用丹麥Unisense電極測量數據的意義。

一、論文摘要

研究成功制備了一種鉛微-ISE（tip直徑100 μm），用于原位監測氯化飲用水環境中 galvanic 接頭（黃銅-鉛焊料）表面的Pb2+浸出。電極表現出優異性能：靈敏度22.2±0.5 mV/decade，檢測限1.22×10^{-6} M（0.25 mg/L），響應時間<10 s，工作pH范圍2.0-7.0。通過測量從體相到金屬表面（50 μm內）的鉛濃度微剖面，并結合二維pH映射，發現Pb2+在鉛陽極表面積累顯著、不均勻，且高度依賴于局部pH。pH梯度高達ΔpH=6.0，局部pH低至4.0，導致鉛濃度和通量差異顯著（局部pH差0.6單位可使表面鉛濃度高4倍，通量高5倍）。連續監測16小時顯示，游離氯是鉛浸出的主要驅動因素。該技術為理解飲用水系統中鉛腐蝕機制提供了新工具。

二、研究目的



開發原位監測技術：構建微米級鉛微-ISE，實現高空間分辨率原位測量Pb2+濃度，彌補傳統方法（如ICP-MS）只能測量體相濃度的局限。

闡明galvanic腐蝕機制：研究黃銅-鉛焊料galvanic接頭在氯化飲用水中的鉛浸出過程，揭示局部pH變化和鉛積累的關系。

評估環境影響因素：探究游離氯、pH梯度等對鉛浸出的影響，為飲用水安全提供理論依據。



提供腐蝕控制策略：通過實時監測和數據量化，指導飲用水分配系統的腐蝕控制措施。



背景基于鉛在飲用水管道中的使用雖受限制，但galvanic腐蝕仍導致鉛浸出，威脅健康（如兒童認知損傷）。現有研究多依賴體相測量，缺乏界面過程洞察。

三、研究思路

研究采用多步驟實驗與表征結合的方法：



電極制備與表征：通過玻璃微管拉制、硅烷化、液膜填充（含鉛離子ophore IV）制備鉛微-ISE，并校準性能（靈敏度、檢測限、pH范圍、抗干擾性）。

galvanic接頭制備：制作黃銅-鉛焊料耦合試片，浸泡在模擬氯化飲用水（pH 7, 游離氯2 mg/L, Cl?和SO?2?各100 mg/L, DIC 10 mg C/L）中。

微剖面測量：使用Unisense 3D操縱器定位微-ISE，從體相（2000 μm）到金屬表面（50 μm）以50 μm間隔測量Pb2+濃度微剖面，每點穩定15秒；同時進行二維pH映射（96個點）。

連續監測：在選定位置（如location 1）連續監測Pb2+濃度16小時，觀察時間變化。

表面表征：實驗后使用Raman光譜分析腐蝕產物。



數據分析：計算擴散邊界層（DBL）、反應速率（k）和通量（J），結合化學平衡模型（MINEQL+）解釋數據。



四、測量數據、來源及研究意義

研究測量了多維度數據，其意義及來源如下（數據均標注自原文圖/表）：



電極性能校準（數據來自Fig. 2）：



數據：校準曲線顯示線性范圍10^{-6} to 10^{-3} M，斜率22.2 mV/decade；Na?干擾測試顯示斜率降至18.4 mV/decade（1 mM Na?），但仍在可接受范圍。



研究意義：驗證微-ISE的可靠性和適用性；抗干擾性表明可在真實飲用水環境中使用，Na?影響較小。

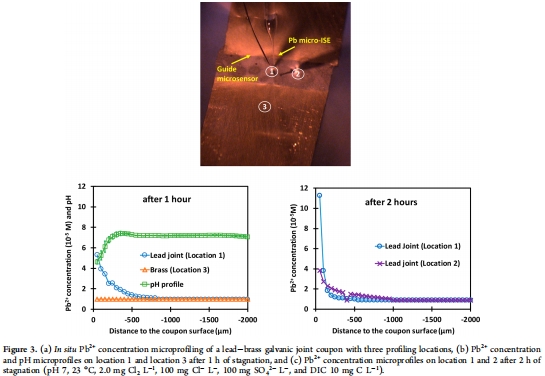

鉛濃度微剖面（數據來自Fig. 3a-c）：



數據：Fig. 3a顯示三個測量位置（location 1-3）；Fig. 3b顯示1小時后location 1和3的剖面：location 1近表面Pb2+濃度5.31×10^{-5} M（11.0 mg/L），比體相高5.4倍，DBL~380 μm；location 3近表面濃度低，與體相相似。Fig. 3c顯示2小時后location 1濃度升至1.13×10^{-4} M（23.4 mg/L），DBL減至220 μm。



研究意義：直接證實鉛浸出在陽極區域（鉛焊料）集中，且隨時間增強；DBL變化表明反應加速；空間異質性提示腐蝕不均勻。

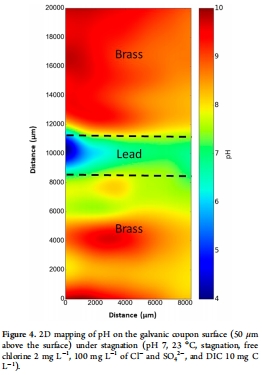

pH映射（數據來自Fig. 4）：



數據：二維pH圖顯示鉛焊料表面pH低至4.0，黃銅表面pH高達10.0，ΔpH=6.0；location 1 pH=6.4，location 2 pH=7.0。



研究意義：pH梯度驅動galvanic腐蝕（鉛為陽極，黃銅為陰極）；局部pH差異（ΔpH=0.6）導致鉛濃度差異（location 1:42.9 mg/L vs location 2:11.6 mg/L），證實pH對鉛溶解度的關鍵影響。



連續監測數據（數據來自Fig. 5）：



數據：16小時監測顯示Pb2+濃度在前3小時快速上升，12小時后因游離氯消耗而下降，15小時更換新鮮氯化水后濃度再次上升。



研究意義：游離氯是腐蝕主要氧化劑；實時數據揭示動力學過程，為控制氯投加提供依據。

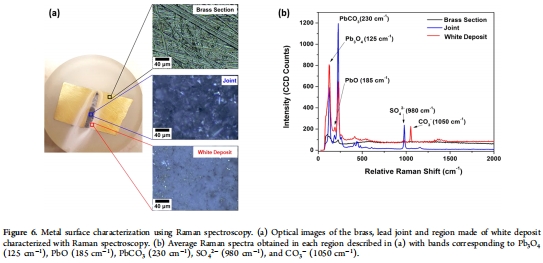

表面表征（數據來自Fig. 6）：



數據：Raman光譜檢測到PbO、Pb?O?、PbCO?等腐蝕產物。



研究意義：證實鉛浸出后形成不溶物，與MINEQL+模擬一致；解釋鉛遷移和沉淀機制。

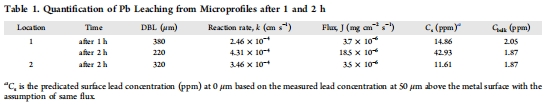

量化參數（數據來自Table 1）：



數據：反應速率k（~10^{-4} cm/s）和通量J（~10^{-6} mg/cm2/s）計算，顯示location 1通量更高。



研究意義：提供定量腐蝕速率，用于模型預測和風險評估。



五、研究結論



成功開發微-ISE技術：鉛微-ISE可實現原位、高分辨率Pb2+監測，性能優于傳統方法。

鉛浸出機制明確：galvanic腐蝕導致局部pH降低（陽極區），顯著增強鉛溶解；浸出不均勻，依賴于微觀pH梯度。

游離氯的關鍵作用：游離氯驅動氧化腐蝕，消耗后鉛浸出減緩；重新投加可重啟腐蝕。

環境 implications：體相測量低估鉛風險，界面過程至關重要；控制pH和氯含量可減少鉛浸出。



技術推廣性：微-ISE可用于其他重金屬監測，為環境分析提供新工具。



六、詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

丹麥Unisense電極系統（包括3D操縱器和微電極）在本研究中用于高空間分辨率原位測量Pb2+濃度和pH微剖面，具體應用于“Microprofiling of Lead Concentrations”部分。其研究意義如下：



高分辨率空間數據獲取：



技術描述：Unisense 3D操縱器允許精確定位微-ISE（精度50 μm），從體相到界面逐點測量，避免擾動界面化學。

數據關聯：在Fig. 3中，微剖面揭示DBL結構和近表面Pb2+積累，直接捕捉擴散和反應耦合過程。



研究意義：提供傳統方法無法獲得的界面數據，證實理論模型（如DBL理論）；空間異質性數據解釋腐蝕斑點形成。



實時動力學監測：



時間序列測量：Fig. 5連續監測顯示Pb2+濃度隨時間變化，響應游離氯消耗和補充。



研究意義：揭示腐蝕動力學，實時反饋環境變化（如氯投加）的影響，為動態控制提供依據。



多參數協同分析：



pH與Pb2+結合：通過同步pH映射（Fig. 4），建立pH-Pb2+相關性，定量驗證pH對鉛溶解度的控制（ΔpH=0.6導致4倍濃度差）。



研究意義：多參數測量提供機制洞察，確認galvanic腐蝕的電化學機制（陽極pH降低）。



驗證表面化學：



與Raman光譜關聯：微剖面數據與表面產物（Fig. 6）結合，完整描述鉛遷移-沉淀路徑。



研究意義：從溶解到沉淀的全過程監測，幫助評估長期風險（如管道結垢和鉛釋放）。



方法學優勢：



原位和非侵入性：無需取樣，保持界面完整性；適用于復雜真實環境。

高靈敏度與快速響應：檢測限低（0.25 mg/L），響應快（<10 s），適合動態過程。



研究意義：為飲用水安全監測設立新標準；可擴展至其他系統（如土壤、沉積物）。



總之，Unisense電極不僅是測量工具，更是解析界面化學和腐蝕機制的核心：其高分辨率數據直接驗證了理論假設，提供了鉛浸出的空間和時間維度洞察，為改善飲用水安全提供了實證基礎。這強調了在環境監測中集成原位微傳感技術的重要性，尤其在理解微觀過程和控制策略開發中不可或缺。
