Efficient and Stable Pt/TiO2/CdS/Cu2BaSn(S,Se)4 Photocathode for Water Electrolysis Applications

鉑TiO2CdS Cu2BaSn(S,Se)4型等光電陰極可高效穩定的電解水

來源：ACS Energy Letters 2018, 3, 177?183



論文總結

研究了一種基于Cu?BaSnS???Se?（CBTSSe）的高效穩定光陰極用于光電化學（PEC）水分解。以下從摘要、研究目的、研究思路、測量數據及意義、結論等方面進行總結，并詳細解讀丹麥Unisense電極的應用意義。

一、論文摘要

研究開發了帶隙可調的CBTSSe（x≈3）薄膜，結合TiO?/CdS保護層和Pt催化劑，構建了Pt/TiO?/CdS/CBTSSe光陰極。該器件在AM 1.5G模擬陽光下表現出優異的光電化學性能：光電流密度達12.08 mA/cm2（0 V/RHE），為CBTSSe基PEC器件的最高值，且能穩定產氫超過10小時。TiO?/CdS阿層不僅保護CBTSSe免受光腐蝕，還通過type-II能帶對齊促進電荷提取。結果表明，CBTSSe作為地球豐富材料，具有替代稀有元素基光陰極的潛力。

二、研究目的



開發高效穩定光陰極：利用地球豐富元素（Cu、Ba、Sn、S、Se）制備CBTSSe基光陰極，避免依賴稀有材料（如In、Ga），降低成本和提升可持續性。

提升PEC性能：通過引入TiO?/CdS保護層，增強光電流密度和起始電位，同時改善器件在電解液中的穩定性。

闡明機制：研究能帶對齊和電荷傳輸機制，確認保護層的作用和光陰極的產氫效率。



驗證實際應用潛力：通過長期穩定性測試和氫產生測量，評估器件在實際水電解中的可行性。



背景基于傳統CIGS和CZTS光陰極雖高效但使用稀有元素或穩定性差，CBTSSe作為新興材料具有低陽離子無序和可調帶隙優勢。

三、研究思路

研究采用多步制備與表征結合的方法：



材料合成：通過共濺射和后退火（硫硒氣氛）在Mo玻璃上制備CBTSSe（x≈3）薄膜，控制帶隙~1.54 eV。

保護層沉積：化學浴沉積（CBD）CdS層（~50 nm）形成p-n結，原子層沉積（ALD）TiO?層（~30 nm）提供保護和電荷提取。

催化劑加載：電沉積Pt作為氫演化反應（HER）催化劑。

表征與測試：XRD、SEM、PL表征結構形貌；LSV、IPCE、chronoamperometry測試PEC性能；Unisense電極測量溶解氫。



機制分析：基于能帶圖分析電荷傳輸；通過穩定性測試評估耐久性。



四、測量數據、來源及研究意義

研究測量了多維度數據，其意義及來源如下（數據均標注自原文圖/表）：

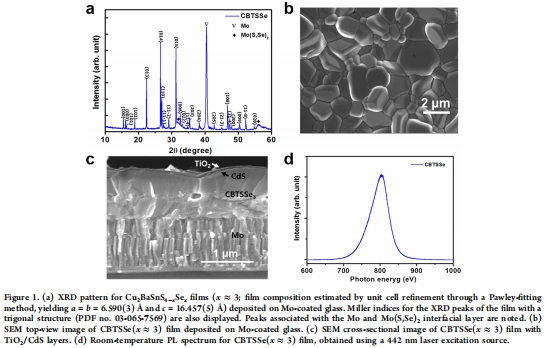

晶體結構與形貌（數據來自Fig. 1a-c）：



數據：XRD（Fig. 1a）顯示CBTSSe為三角晶系（PDF# 03-065-7569），晶格參數a=b=6.590(3) ?, c=16.457(5) ?；SEM（Fig. 1b-c）顯示大顆粒（>1 μm）和清晰層狀結構。



研究意義：確認成功合成高結晶度CBTSSe，大顆粒減少晶界 recombination，有利于電荷分離；TiO?/CdS層均勻覆蓋。



光學性質（數據來自Fig. 1d）：



數據：PL光譜（Fig. 1d）顯示帶隙~1.54 eV，半高寬窄（60 nm），表明低陽離子無序和帶尾。



研究意義：窄PL峰意味著減少的缺陷態，提升光吸收和載流子壽命，為高光電流奠定基礎。

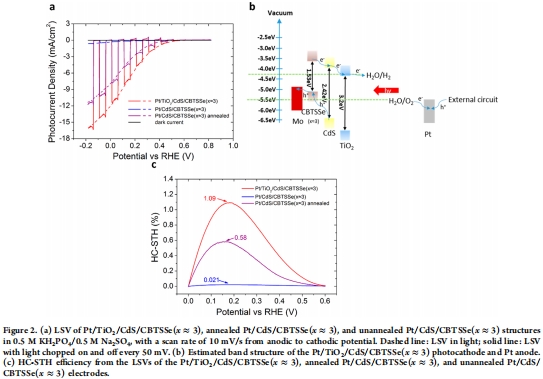

PEC性能（數據來自Fig. 2a-c）：



數據：LSV（Fig. 2a）顯示Pt/TiO?/CdS/CBTSSe光電流12.08 mA/cm2（0 V/RHE），起始電位0.56 V/RHE；能帶圖（Fig. 2b）顯示type-II對齊；HC-STH效率（Fig. 2c）達1.09%（0.183 V/RHE）。



研究意義：TiO?/CdS層顯著提升光電流和起始電位（對比無TiO?層），type-II對齊促進電子從CBTSSe向電解質轉移；HC-STH效率驗證器件能量轉換效率。

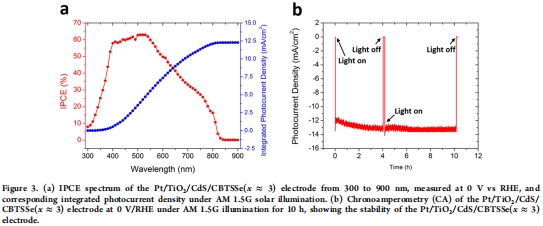

IPCE與穩定性（數據來自Fig. 3a-b）：



數據：IPCE（Fig. 3a）在530 nm達62.9%，積分光電流12.29 mA/cm2；chronoamperometry（Fig. 3b）顯示10小時光電流穩定~13 mA/cm2（0 V/RHE），無衰減。



研究意義：高IPCE表明器件在可見光區高效利用光子；穩定性測試證明TiO?層有效防止光腐蝕，優于傳統CIGS/CZTS光陰極。



溶解氫測量（數據來自Fig. 4）：



數據：Unisense電極測量顯示溶解氫線性增加，70分鐘內達93 μmol（光照面積0.687 cm2），對應庫侖效率~63%。



研究意義：直接證實光陰極產氫能力，提供定量氫產生數據；部分氫溶解于電解質，反映實際應用中的傳質現象。



五、研究結論



高性能光陰極：Pt/TiO?/CdS/CBTSSe(x≈3)光陰極實現12.08 mA/cm2光電流（0 V/RHE）和1.09% HC-STH效率，為CBTSSe基器件最高值。

優異穩定性：10小時連續運行無性能衰減，歸因于TiO?層的保護作用，避免光腐蝕和電解質侵蝕。

地球豐富材料：CBTSSe使用低成本、豐富元素，優于含In/Ga的CIGS，具有 scalability 優勢。

機制清晰：type-II能帶對齊和減少的缺陷態促進電荷提取，CdS/p-n結增強分離效率。



應用前景：器件性能與優化后的CZTS相當，但穩定性更佳，未來通過界面工程可進一步提升。



六、詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

丹麥Unisense氫微傳感器（型號未明確，但基于描述為氫微探針）在本研究中用于實時測量電解液中溶解氫濃度，具體應用于“Dissolved hydrogen measurement”部分（實驗部分）。其研究意義如下：



直接驗證產氫效率：



技術描述：Unisense電極提供高靈敏度、實時溶解氫檢測，檢測限低，響應時間快，避免離線采樣誤差。

數據關聯：在Fig. 4中，電極數據顯示光照后10分鐘開始檢測到溶解氫，70分鐘內線性增加至93 μmol，與光電流曲線同步。



研究意義：直接證實光陰極在0 V/RHE下有效產氫，排除假陽性信號；庫侖效率計算（~63%）驗證反應選擇性，部分氫以氣體形式逸出。



動力學與傳質分析：



時間延遲：氫檢測延遲10分鐘，表明氫從電極表面擴散至探針需要時間，反映系統傳質特性。

線性增加：溶解氫線性積累表明穩態產氫速率，與光電流穩定一致，確認反應持續進行。



研究意義：提供反應動力學信息，幫助優化電解液流動和電極設計以增強氫收集效率。



評估實際應用潛力：



定量產氫：93 μmol氫對應實際產氫量，允許計算單位面積產氫率，為規模化設計提供參數。

穩定性關聯：溶解氫測量與10小時穩定性測試結合，證明器件不僅穩定產電還穩定產氫，滿足PEC系統長期運行需求。



研究意義：Unisense數據是連接實驗室性能與實際應用的關鍵，確保器件在真實環境中有效產氫。



方法學優勢：



原位與非侵入性：電極直接插入電解液，連續監測而不擾動反應，保持系統完整性。

高精度：較傳統GC更實時，適合動態過程監測；校準后數據可靠，支持定量分析。



研究意義：為PEC研究提供標準氫檢測工具，尤其適合長期穩定性評估，提升數據可信度。



總之，Unisense電極不僅是測量工具，更是評估光陰極產氫性能和反應機制的核心：其溶解氫數據直接驗證了Pt/TiO?/CdS/CBTSSe器件的高效性和穩定性，為地球豐富材料基PEC系統的實用化提供了關鍵證據。這強調了在光電催化研究中集成高精度氣體監測的重要性，尤其在量化實際產氫量和理解反應動力學中不可或缺。
