Facet effect of Co3O4 nanocrystals on visible-light driven water oxidation

Co3O4納米晶對可見光驅動水氧化的影響

來源：Applied Catalysis B: Environmental 237(2018) 74-84



論文總結

研究了尖晶石Co?O?納米晶的晶面效應對可見光驅動水氧化反應的影響。以下從摘要、研究目的、研究思路、測量數據及意義、結論等方面進行總結，并詳細解讀丹麥Unisense電極的應用意義。

一、論文摘要

研究通過[Ru(bpy)?]2?-S?O?2?仿生系統，首次探討了Co?O?納米晶的晶面效應對可見光驅動水氧化的影響。成功合成了暴露{100}、{110}和{112}晶面的納米立方體、納米棒和納米片Co?O?催化劑。時間分辨激光閃光光解實驗在納秒尺度上區分了電子轉移過程，發現{112}和{110}晶面的活性相似，且優于{100}晶面。Co2?-Co2?活性位點（離子距離3.495 ?）僅存在于{112}和{110}晶面，這可能是活性差異的原因。研究還證實四面體位的Co2?比八面體位的Co3?更活躍。晶面依賴性活性順序為{112} ≈ {110} > {100}，最高TOF達0.50 μmol m?2 s?1（{112}晶面）。

二、研究目的



闡明晶面效應：研究Co?O?不同晶面（{100}、{110}、{112}）對可見光驅動水氧化活性的影響，揭示結構-活性關系。

識別活性位點：確定催化水氧化的關鍵活性位點（如Co2?-Co2?對），并理解其機制。

比較Co2?與Co3?活性：通過對比ZnCo?O?（Co3?為主）和CoAl?O?（Co2?為主），驗證Co2?的更高活性。



提供設計指導：為開發高效異相水氧化催化劑提供原子級見解。



背景基于水氧化是水分解的速率決定步驟，Co?O?是高效催化劑，但晶面效應和機制尚不清晰。

三、研究思路

研究采用多維度合成、表征與性能測試相結合的方法：



催化劑合成：通過水熱法、沉淀法等 bottom-up 技術合成Co?O?納米立方體（{100}）、納米棒（{110}）、納米片（{112}），以及對比樣品ZnCo?O?和CoAl?O?。

結構表征：使用PXRD、XPS、SEM、TEM、HRTEM、BET等分析晶相、形貌、表面組成和孔隙率。

光催化測試：在[Ru(bpy)?]2?-S?O?2?系統中，利用藍光LED（460 nm）驅動水氧化，通過Unisense Clark電極和GC監測氧氣產生。

機制研究：時間分辨激光閃光光解（納秒尺度）分析電子轉移動力學；KIE實驗評估O-H鍵斷裂難度；XPS O 1s譜分析表面羥基和吸附水。

電化學測試：LSV、Tafel、EIS評估電催化水氧化活性，驗證晶面效應。



表面態分析：接觸角測量親水性；zeta電位評估表面電荷。



四、測量數據、來源及研究意義

研究測量了多維度數據，其意義及來源如下（數據均標注自原文圖/表）：

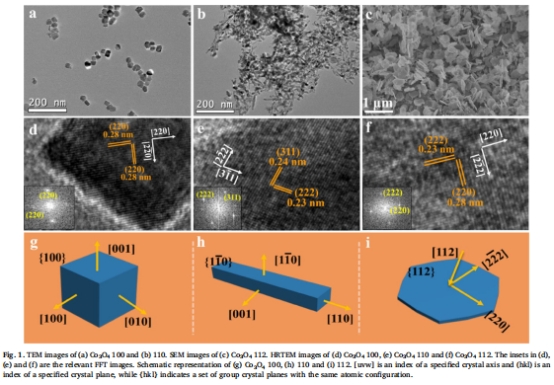

形貌與晶面確認（數據來自Fig. 1）：



數據：TEM/SEM顯示納米立方體（{100}）、納米棒（{110}）、納米片（{112}）；HRTEM和FFT確認晶面指數。



研究意義：成功合成暴露特定晶面的模型催化劑，為晶面效應研究提供基礎。

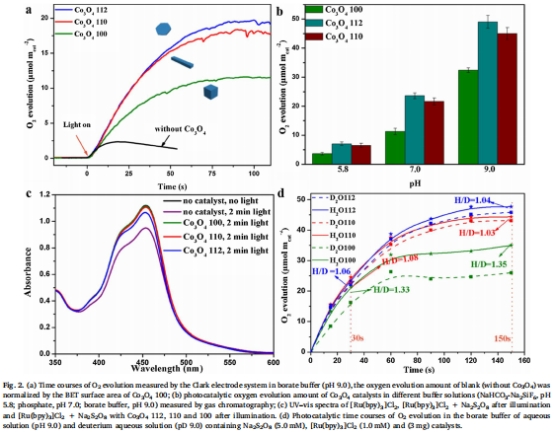

光催化氧氣產生（數據來自Fig. 2a-b）：



數據：Fig. 2a Clark電極實時氧氣曲線顯示{112}和{110}活性相似（TOF ~0.50和0.46 μmol m?2 s?1），高于{100}（0.33 μmol m?2 s?1）；Fig. 2b GC測量在不同pH下氧氣量，順序一致。



研究意義：直接證實晶面依賴性活性，{112}≈{110}>{100}；pH無關性表明機制穩健。



光敏劑降解與KIE（數據來自Fig. 2c-d）：



數據：Fig. 2c UV-vis顯示光敏劑剩余量順序與活性順序不符；Fig. 2d KIE值{100}為1.33，{110}和{112}為~1.08。



研究意義：表明速率決定步驟（RDS）是O?生成而非催化劑氧化；{100}的更高KIE表明O-H鍵斷裂更難。

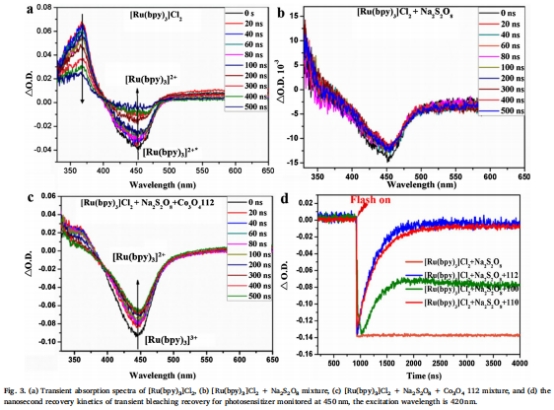

電子轉移動力學（數據來自Fig. 3）：



數據：時間分辨激光閃光光解顯示{112}和{110}的熒光恢復更快（壽命299.1 ns和352.1 ns），{100}恢復不完全。



研究意義：{112}和{110}具有更快的電子轉移速率，支持其更高活性。

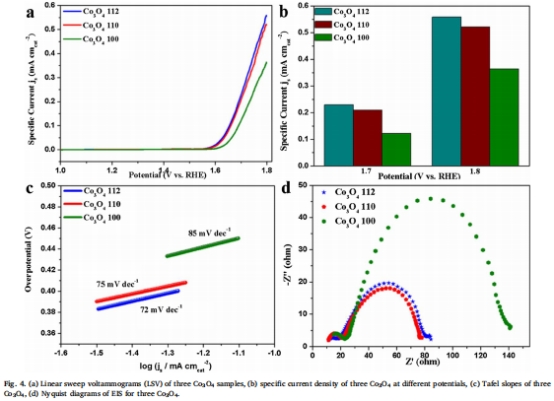

電化學性能（數據來自Fig. 4）：



數據：LSV顯示{112}和{110}的電流密度更高（1.8 V時0.56和0.52 mA cm?2 vs. {100}的0.36 mA cm?2）；Tafel斜率更低（72-75 mV dec?1 vs. 85 mV dec?1）；EIS顯示更低電荷轉移電阻。



研究意義：電催化活性順序與光催化一致，驗證晶面效應普遍性。

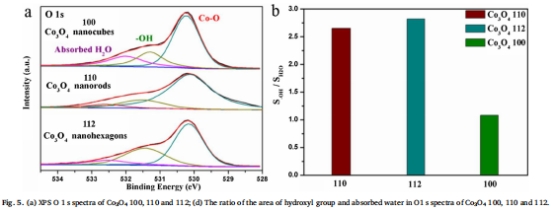

表面態分析（數據來自Fig. 5）：



數據：Fig. 5a XPS O 1s譜顯示{112}和{110}的-OH/吸附水比例更高（2.7-2.8 vs. {100}的1.3）；Fig. S8接觸角顯示{112}和{110}更親水（17.0°和18.4° vs. {100}的48.8°）。



研究意義：{112}和{110}具有更好的水吸附和活化能力，親水性有利于反應物傳輸。

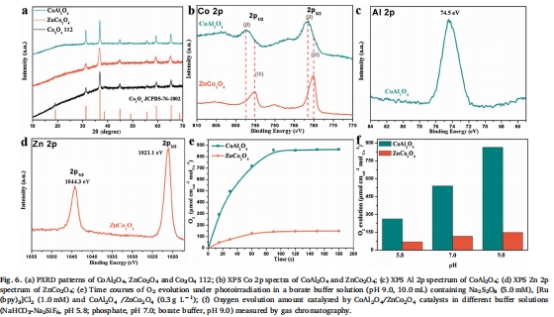

Co2?與Co3?活性對比（數據來自Fig. 6）：



數據：CoAl?O?（Co2?為主）的氧氣產生量是ZnCo?O?（Co3?為主）的6.5倍；TOF更高（12.0 vs. 2.2 μmol m?2 molCo?1 s?1）。



研究意義：證實四面體位的Co2?比八面體位的Co3?更活躍，是主要活性位點。

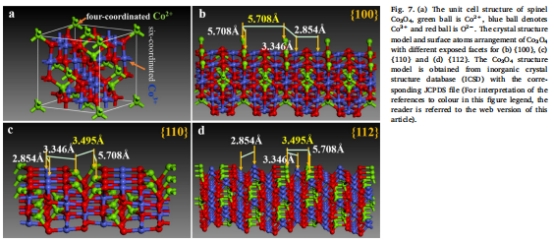

原子結構分析（數據來自Fig. 7）：



數據：{112}和{110}晶面存在Co2?-Co2?位點（離子距離3.495 ?），{100}晶面缺失此位點。



研究意義：Co2?-Co2?位點可能負責O-O鍵形成，解釋活性差異。



其他數據如BET表面積（Table S1）顯示樣品具有高比表面積（87-108 m2 g?1），確保公平比較。

五、研究結論



晶面效應顯著：Co?O?水氧化活性遵循{112} ≈ {110} > {100}順序，歸因于表面原子排列差異。

活性位點識別：Co2?-Co2?對（離子距離3.495 ?）僅存在于{112}和{110}晶面，促進O-O鍵形成，是高效活性的關鍵。

Co2?更活躍：四面體位的Co2?比八面體位的Co3?具有更高活性，通過對比實驗證實。

電子轉移更快：時間分辨光解顯示{112}和{110}的電子轉移速率更快，與活性順序一致。



應用前景：為設計高效Co基水氧化催化劑提供晶面工程指導，強調暴露{110}或{112}晶面的重要性。



六、詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

丹麥Unisense Clark電極（型號OX-NP）在本研究中用于實時監測光催化水氧化過程中的溶解氧濃度，具體應用于“Photocatalytic water oxidation”部分（2.8節）。其研究意義如下：



高精度實時監測：



技術描述：Unisense電極提供高靈敏度、實時測量溶解氧變化，檢測限低，響應時間快，避免離線采樣誤差。

數據關聯：Fig. 2a中的氧氣時間曲線直接顯示氧氣積累動力學，用于計算初始速率（TOF）。



研究意義：提供動態反應數據，準確捕捉催化起始階段（前60秒）的速率變化，為比較不同催化劑活性提供可靠依據。



量化催化性能：



活性計算：從氧氣曲線斜率計算TOF值，{112}、{110}、{100}分別為0.50、0.46、0.33 μmol m?2 s?1，明確晶面活性順序。



研究意義：Unisense數據是量化活性的核心，支持“{112}≈{110}>{100}”的結論，且與GC數據（Fig. 2b）一致，增強結果可信度。



支持機制闡釋：



RDS確定：結合光敏劑降解數據（Fig. 2c），氧氣產生數據幫助確定RDS是O?生成步驟，而非催化劑氧化步驟。

KIE驗證：氧氣曲線在H?O和D?O中的差異（Fig. 2d）用于計算KIE，表明{100}的O-H鍵斷裂更難，與表面性質相關。



研究意義：Unisense數據是機制判斷的關鍵證據，幫助揭示晶面影響水氧化路徑的深層原因。



環境友好應用：



無溶劑系統：測量在無有機溶劑的水溶液中進行，符合綠色化學原則，直接反映真實催化環境。



研究意義：突出Unisense電極在生態友好系統中的適用性，為可持續催化研究提供工具。



方法學優勢：



非侵入性與連續性：電極直接插入反應溶液，連續監測而不擾動反應，確保數據真實反映催化過程。



研究意義：較傳統GC更高效，適合動力學研究；長期穩定性支持重復實驗，確保數據可重復性。



總之，Unisense電極不僅是測量工具，更是解析催化性能和機制的核心：其實時氧氣數據直接關聯催化劑活性、晶面效應和反應動力學，為Co?O?晶面效應研究提供實證基礎。這強調了在催化研究中集成高精度監測的重要性，尤其在快速反應動力學分析中不可或缺。
