P4VP-Ru(bda) polyelectrolyte-metal complex as water oxidation catalyst: on the unique slow-diffusion and multi-charge effects of the polyelectrolyte ligand

P4VP-RuII (bda)聚電解質-金屬絡合物作為水氧化催化劑對聚電解質配體獨特的慢擴散和多電荷效應的研究

來源：RSC Adv. 2018, 8, 38818–38830



論文總結

研究了基于聚（4-乙烯基吡啶）（P4VP）與釕（bda）配合物形成的聚電解質-金屬復合物（PMC）在水氧化反應中的催化機制，重點揭示了聚電解質配體的慢擴散和多電荷特性對催化過程和性能的主導作用。以下從摘要、研究目的、研究思路、測量數據及意義、結論等方面進行總結，并詳細解讀丹麥Unisense電極的應用意義。

一、論文摘要

研究成功合成了四種不同鏈長的P4VP-Ru(bda) PMC催化劑，通過RAFT聚合控制P4VP鏈長（DP ~21, 42, 74, 198），并通過配體交換反應引入Ru(bda)催化中心。這些催化劑在無有機溶劑的水系統中表現出優異的水氧化活性，周轉數（TON）達1200-1700。動力學和動力學同位素效應（KIE）研究證實，PMC系統遵循單點水親核攻擊（WNA）機制，而非雙分子機制（I2M）。結合動態光散射（DLS）、zeta電位測量和分子動力學模擬，發現聚電解質的慢擴散（擴散系數比小分子低2-3個數量級）和多電荷特性（質子化P4VP帶正電）抑制了Ru中心之間的碰撞和 dimerization，從而導致機制差異。研究首次從高分子物理化學角度闡明了聚電解質配體對催化機制的調控作用。

二、研究目的



闡明聚電解質配體的獨特效應：探究P4VP的慢擴散和多電荷特性如何影響PMC催化劑的水氧化機制和性能。

開發高效PMC催化劑：通過可控合成制備鏈長可調的P4VP-Ru復合物，實現高活性（高TON）和穩定性。

驗證催化機制轉變：通過動力學和KIE實驗，確認PMC系統從常見的I2M機制轉向WNA機制的原因。



提供高分子催化劑設計指導：為基于聚電解質的催化系統提供理論依據，拓展非均相催化應用。



背景基于Ru(bda)均相催化劑通常通過I2M機制工作，但聚電解質配體可能引入獨特物理化學性質（如擴散限制和靜電排斥），改變反應路徑。

三、研究思路

研究采用多步驟合成、表征與機制分析相結合的方法：



催化劑合成：通過RAFT聚合制備不同鏈長P4VP（DP 21-198），再與[Ru(bda)(pic)(DMSO)]前驅體進行配體交換，得到P4VP-Ru PMCs。

結構表征：使用SEC（尺寸排阻色譜）分析鏈長和分散度；UV-vis和FTIR驗證Ru(bda)引入；NMR和ICP-MS定量Ru負載量；XPS分析表面化學態。

催化性能測試：在Ce(IV)氧化劑驅動下，于pH=1.0的水溶液中進行水氧化反應，使用Unisense氧傳感器實時監測氧氣產生，GC測量TON。

機制研究：通過動力學分析（反應級數擬合）、KIE實驗（H?O vs. D?O）區分WNA和I2M機制；DLS測量擴散系數；zeta電位評估電荷狀態；分子動力學模擬計算鏈內碰撞概率。



理論驗證：基于Debye-Hückel理論和模擬數據，定量分析靜電排斥能對機制的影響。



四、測量數據、來源及研究意義

研究測量了多維度數據，其意義及來源如下（數據均標注自原文圖/表）：

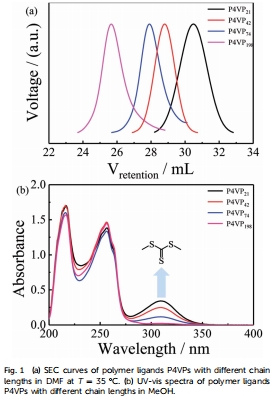

聚合物鏈長與結構表征（數據來自Fig. 1a-b）：



數據：SEC曲線顯示P4VP單分散性良好（Mw/Mn ~1.16）；UV-vis光譜顯示P4VP在310 nm（RAFT劑）和260 nm（吡啶環）特征吸收。



研究意義：證實成功合成鏈長可控的P4VP配體，為后續PMC構建提供基礎；鏈長差異影響擴散和空間構型。

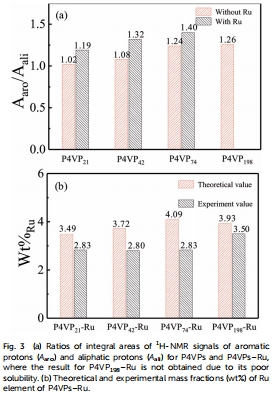

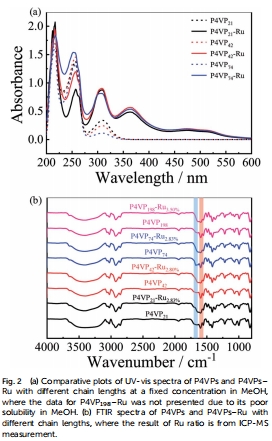

PMC結構確認（數據來自Fig. 2a-b和Fig. 3a-b）：





數據：FTIR顯示P4VP-Ru在1650 cm?1出現羧酸酯特征峰（bda引入）；UV-vis顯示P4VP-Ru在350-400 nm和450-550 nm新增吸收帶（Ru(II)特征）；NMR顯示芳香/脂肪質子比（Aaro/Aali）增加；ICP-MS測得Ru負載量~2.8-3.5 wt%。



研究意義：直接證明Ru(bda)成功接枝到P4VP鏈上；Ru負載量均勻確保活性位點一致性。



電化學性質（數據來自Fig. 4）：



數據：CV曲線顯示Ru(III)/Ru(II)偶極~0.70 V，Ru(IV)/Ru(III)偶極~1.0 V；P4VP-Ru與均相[Ru(bda)(pic)?]對比，電位輕微偏移。



研究意義：表明PMC中Ru中心電子環境變化，聚電解質配體影響氧化還原行為。

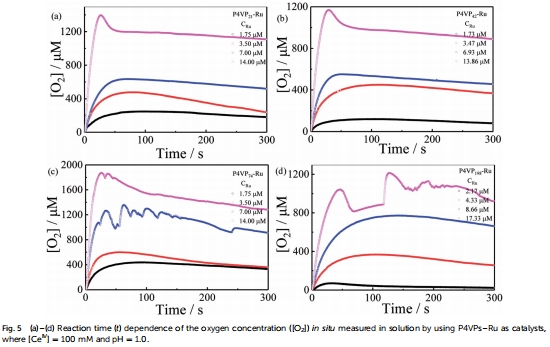

催化氧氣演化動力學（數據來自Fig. 5a-d和Fig. 6）：





數據：Fig. 5實時氧氣曲線顯示速率隨Ru濃度（CRu）增加；Fig. 6擬合初始速率vi與CRu呈冪律關系（指數α~1.0-1.13），遠低于均相催化劑（α~2.0）。



研究意義：一級動力學（α≈1）支持WNA機制；與均相系統（α=2，I2M機制）形成鮮明對比，表明聚電解質配體改變反應路徑。



TON性能（數據來自Fig. 7）：



數據：TON值P4VP21-Ru~1450，P4VP42-Ru~1620，P4VP74-Ru~1710，P4VP198-Ru~1170，均高于[Ru(bda)(pic)?]（~670）。



研究意義：PMC催化劑具有更高效率和穩定性；鏈長適中（如P4VP74-Ru）時性能最優，因平衡溶解度和活性位點密度。

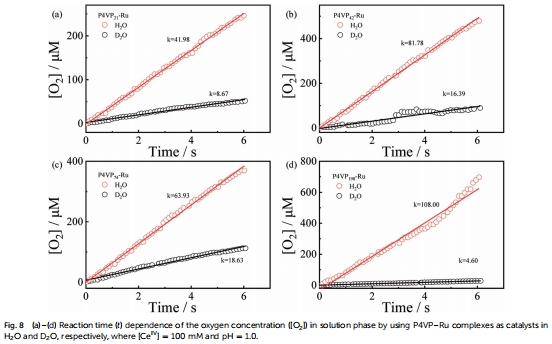

KIE機制驗證（數據來自Fig. 8a-d）：



數據：在D?O中氧氣演化速率顯著降低，KIEH/D值~3.43-4.99（P4VP21-74-Ru），遠大于1，表明O-H鍵斷裂參與決速步。



研究意義：高KIE值（>2）強有力支持WNA機制（質子耦合過程），排除I2M機制（KIE通常0.7-1.5）。

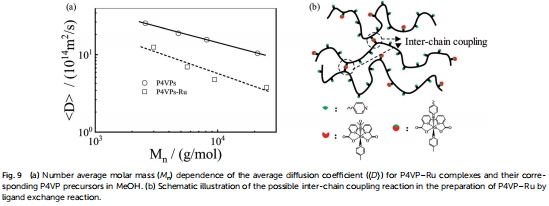

擴散特性分析（數據來自Fig. 9a）：



數據：DLS顯示P4VP-Ru擴散系數〈D〉比P4VP前驅體低~0.3-0.5倍，且隨鏈長增加而減小；〈D〉與Mn呈冪律關系（指數~0.5）。



研究意義：慢擴散（〈D〉~10?11 m2/s）抑制分子間碰撞，阻礙Ru中心dimerization，直接解釋為何I2M機制被抑制。

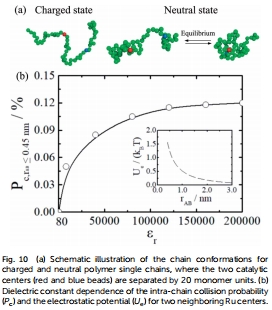

電荷與模擬驗證（數據來自Fig. 10a-b）：



數據：zeta電位顯示P4VP-Ru帶正電（~30 mV）；分子模擬顯示高介電常數下鏈內碰撞概率Pc≈0，靜電排斥能Ue~1.5-2.0 kBT。



研究意義：多電荷導致鏈內靜電排斥，熱運動（kBT）無法克服能壘，定量證明鏈內dimerization被禁止。

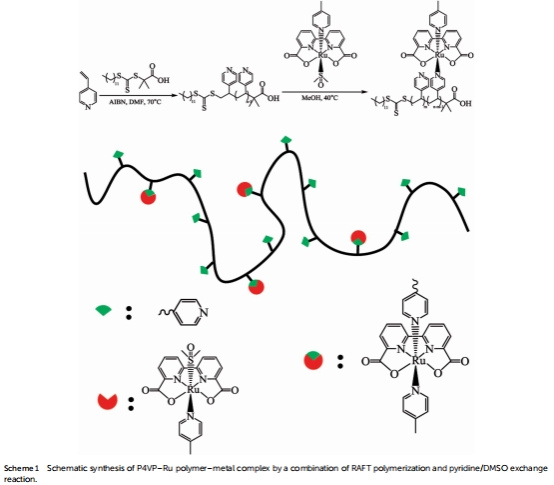

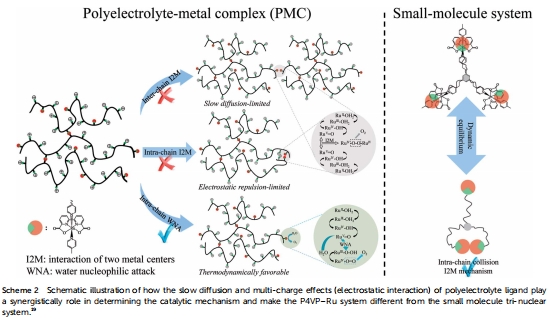

機制示意圖（數據來自Scheme 1和2）：





數據：Scheme 1展示PMC合成路徑；Scheme 2對比PMC與小分子系統的機制差異。



研究意義：直觀總結慢擴散和多電荷的協同效應，突出高分子配體的獨特角色。



五、研究結論



成功構建PMC催化劑：P4VP-Ru PMCs具有高催化活性（TON>1200）和穩定性，優于均相參考物。

機制確認為WNA：動力學和KIE實驗證實PMC系統通過單點WNA機制工作，而非I2M。

關鍵因素為聚電解質特性：慢擴散抑制分子間碰撞，多電荷引起鏈內靜電排斥，共同阻止Ru中心dimerization。

鏈長效應顯著：中等鏈長（如P4VP74-Ru）平衡擴散和活性位點密度，性能最優。



理論支持充分：DLS、zeta電位和分子模擬數據定量驗證機制轉變，為高分子催化劑設計提供新范式。



六、詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

丹麥Unisense氧傳感器（型號OX-N）在本研究中用于實時監測水氧化反應中的溶解氧濃度，具體應用于“Catalysis study on the chemically driven water oxidation reaction monitored by oxygen sensor”部分（實驗部分）。其研究意義如下：



高精度實時動力學監測：



技術描述：Unisense傳感器提供原位、高靈敏度溶解氧測量，檢測限低，響應時間快，避免離線采樣誤差。

數據關聯：在Fig. 5a-d中，傳感器記錄氧氣濃度隨時間變化曲線，用于計算初始速率（vi）和TOF。



研究意義：實時數據捕捉反應起始階段（前幾秒）的動力學細節，為一級反應級數（α≈1）的確定提供可靠依據，直接支持WNA機制判斷。



量化催化性能關鍵參數：



TOF和TON計算：基于氧氣產生曲線斜率計算TOF（如P4VP74-Ru達11.94 s?1）；通過積分曲線和GC標定獲得TON（Fig. 7），驗證PMC的高效性。



研究意義：Unisense數據是性能評估的核心，準確反映催化劑本征活性（TOF）和穩定性（TON），為比較不同鏈長PMC提供標準指標。



機制區分與驗證：



動力學級數確定：通過vi-CRu關系（Fig. 6）擬合指數α，α≈1表明單分子過程（WNA），與均相系統（α=2）形成對比。

KIE實驗支持：Fig. 8中H?O與D?O的氧氣曲線差異直接計算KIE值，高KIE（>2）證實質子轉移參與決速步，強化WNA機制結論。



研究意義：Unisense的連續監測能力確保動力學數據完整性和可重復性，避免GC的離散采樣誤差，是機制研究的關鍵工具。



擴散效應間接驗證：



氧氣氣泡形成觀察：Fig. 5中曲線轉折點反映氧氣從溶液擴散至氣相的平衡過程，間接體現聚電解質慢擴散對反應傳質的影響。



研究意義：傳感器數據幫助識別擴散限制現象，支持慢擴散是抑制I2M的重要因素之一。



方法學優勢：



非侵入性與環境兼容性：傳感器直接插入反應液，連續監測而不擾動體系；適用于水相系統，符合綠色化學原則。



研究意義：較傳統壓力傳感器或GC更高效，適合快速動力學研究；長期穩定性支持重復實驗，確保數據可靠性。



總之，Unisense電極不僅是測量工具，更是解析催化機制和性能的核心：其實時氧氣數據直接關聯反應動力學、機制判斷和性能量化，為PMC系統的獨特行為提供實驗證據。這強調了在催化研究中集成高精度氣體監測的重要性，尤其在涉及高分子系統的復雜動力學分析中不可或缺。
