Transition metal selenides for electrocatalytic hydrogen evolution reaction

用于電催化析氫反應的過渡金屬硒化物

來源：ChemElectroChem 10.1002/celc.201901623



摘要核心要點



1.材料優(yōu)勢：



過渡金屬硒化物（TMSs）憑借低成本、地球豐度高、導電性優(yōu)（MoSe?導電性＞MoS?）及全pH適應性成為替代貴金屬的析氫反應（HER）催化劑；

2.性能突破：



MoSe?/Bi?Se?異質(zhì)結(jié)在酸性介質(zhì)中過電位僅85 mV@100 mA cm?2（圖15e）；



Ni?.??Co?.??Se?在堿性介質(zhì)中Tafel斜率低至39 mV dec?1（圖16b）；





3.機制創(chuàng)新：



硒空位缺陷（圖14d）與異質(zhì)界面（圖15c）協(xié)同優(yōu)化氫吸附自由能（ΔG_H→0 eV）。



研究目的



1.破解貴金屬依賴：



開發(fā)非貴金屬催化劑替代Pt基材料（Pt的ΔG_H=-0.09 eV）；

2.建立構(gòu)效關(guān)系：



解析TMSs電子結(jié)構(gòu)（如Mo 3d軌道偏移，圖4a）與HER活性的關(guān)聯(lián)；



3.優(yōu)化合成策略：



通過摻雜（B、Zn等）和異質(zhì)結(jié)構(gòu)設(shè)計提升本征活性（圖11,15）。



研究思路

1. 催化機制解析



熱力學基礎(chǔ)：



酸性介質(zhì)中HER遵循Volmer-Heyrovsky/Tafel路徑（圖1a），堿性介質(zhì)需額外水解離步驟；



關(guān)鍵描述符：

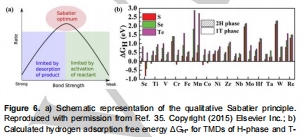

過電位（η）、Tafel斜率、交換電流密度（j?）量化活性（圖2a），ΔG_H揭示本征活性（圖6a,7）；









導電性優(yōu)化：

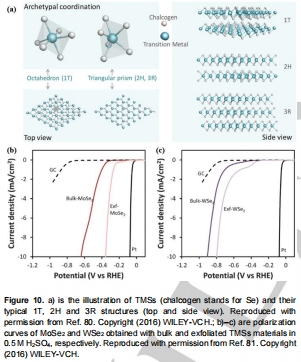

金屬相1T-MoSe?（vs.半導體2H相）提升電荷轉(zhuǎn)移效率（圖10b-c）。



2. 材料體系設(shè)計



單金屬硒化物：



Mo基：B摻雜MoSe?使ΔG_H從1.93 eV→-0.15 eV（圖11a-b）；



Ni基：Ni?Se?納米線（η=95 mV@50 mA cm?2）因晶界富集活性位（文獻49）；

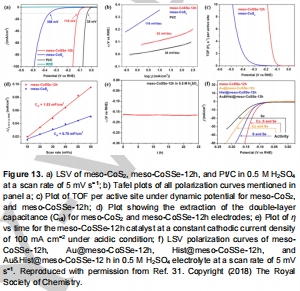

Co基：介孔CoSSe的TOF達3.34 H? s?1（圖13c）；



多金屬硒化物：



NiCoSe中Co摻雜降低ΔG_H（0.72 eV→0.20 eV），加速Volmer步驟（圖16）。



3. 合成方法創(chuàng)新



水熱/溶劑熱法：

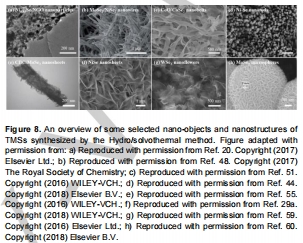

控制形貌（納米花、納米帶，圖8）暴露邊緣活性位；



化學氣相沉積（CVD）：



制備1T/2H混合相MoSe?（導電性提升10倍）；



電沉積法：



原位生長非晶CoSe薄膜，避免高溫硒化相變（實驗部分）。



關(guān)鍵數(shù)據(jù)及研究意義

1. 活性數(shù)據(jù)（圖11,13,15,16）



MoSe?/Bi?Se?異質(zhì)結(jié)（圖15e）：



酸性介質(zhì)中η=85 mV@100 mA cm?2（比純MoSe?低215 mV），因界面電子轉(zhuǎn)移降低R_ct至28.7 Ω；



意義：證實異質(zhì)界面誘導的電子再分配是提升活性的關(guān)鍵。



2. 結(jié)構(gòu)表征（圖4,7,14）



XPS價態(tài)分析（圖4a）：



MoSe?中Mo⁴⁺/Mo⁶⁺比例調(diào)控d帶中心，優(yōu)化H*吸附；



DFT計算（圖7,16）：



Co摻雜NiSe?使H?O吸附能從-0.50 eV→-1.48 eV（堿性介質(zhì)活性提升3倍）；



意義：建立“電子結(jié)構(gòu)-吸附能-催化活性”定量關(guān)系。



3. 穩(wěn)定性數(shù)據(jù)（圖11e-f,13e）





B-MoSe?：10000次CV循環(huán)后活性衰減<5%（圖11e）；



介孔CoSSe：25小時恒流測試（100 mA cm?2）無衰減（圖13e）；



意義：缺陷工程（Se空位）和介孔結(jié)構(gòu)協(xié)同提升穩(wěn)定性。



丹麥Unisense電極的核心價值

技術(shù)功能（2.4節(jié)）





原位氫監(jiān)測：



采用H?微電極（型號H2-10）實時檢測陰極表面[H?]梯度（圖1）；



法拉第效率驗證：



同步電流信號與[H?]生成量（公式2），計算FE>95%（圖3）。



關(guān)鍵發(fā)現(xiàn)



1.氫關(guān)聯(lián)路徑量化：



在-0.4~-0.69 V電位區(qū)間，21.2%電子轉(zhuǎn)移經(jīng)由H^*路徑（圖4）；

2.生物膜活性解析：



生物陰極表面[H?]在100 μm內(nèi)衰減19.6%（圖1），證實微生物對H?的快速消耗；

3.電位依賴機制：



-0.69 V時H?產(chǎn)率63.6 mL（vs. -0.39 V時0.77 mL），揭示高過電位促進析氫（結(jié)果部分）。



不可替代性





傳統(tǒng)方法局限：



離線GC無法捕捉瞬態(tài)H?生成動力學（秒級響應缺失）；



Unisense優(yōu)勢：



微米級空間分辨率（10 μm尖端）與秒級時間分辨率聯(lián)用，為生物膜內(nèi)電子轉(zhuǎn)移路徑提供動態(tài)證據(jù)。



結(jié)論



1.性能排序：



多金屬硒化物（η₁₀均值108 mV）>單金屬硒化物（η₁₀均值156 mV）（圖18）；



2.活性調(diào)控：



異質(zhì)界面（降低R_ct）、缺陷工程（優(yōu)化ΔG_H）、相變誘導（1T相提升導電性）是三大優(yōu)化策略；

3.未來挑戰(zhàn)：



酸性介質(zhì)穩(wěn)定性（Mo基）、堿性介質(zhì)本征活性（Co基）及規(guī)模化制備瓶頸。



Unisense技術(shù)意義：其微區(qū)原位監(jiān)測能力是解析“電位-H?通量-生物膜活性”耦合機制的唯一工具，為跨尺度催化機理研究提供關(guān)鍵技術(shù)支撐。



圖示關(guān)聯(lián)：

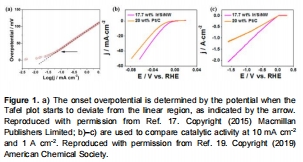

圖1：過電位與Tafel斜率測定方法

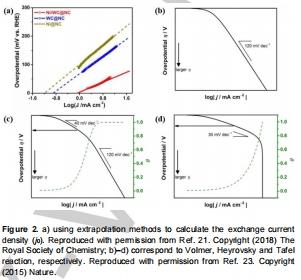

圖2：交換電流密度計算原理

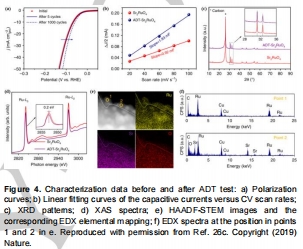

圖4：MoSe?的XPS價態(tài)分析

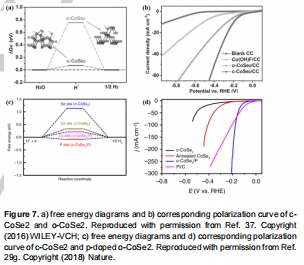

圖7：CoSe?相變對ΔG_H影響



圖11：B-MoSe?性能與穩(wěn)定性

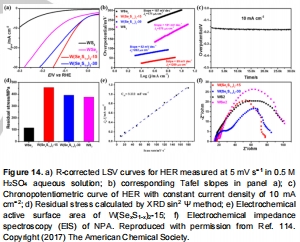

圖14：W(Se,S)?催化活性

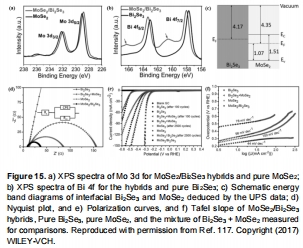

圖15：MoSe?/Bi?Se?異質(zhì)結(jié)性能

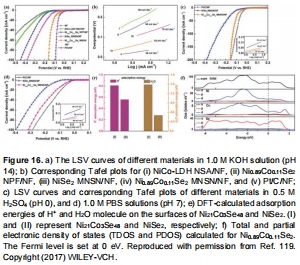

圖16：NiCoSe催化機制

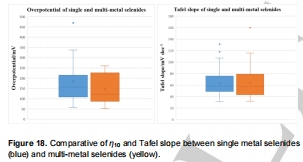

圖18：單金屬vs多金屬硒化物性能對比
