New insights into the vertical distribution and microbial degradation of microplastics in urban river sediments

城市河流沉積物中微塑料垂直分布與微生物降解的新見解

來源：Water Research, Volume 188, 2021, Article number 116449

《水研究》，第188卷，2021年，文章編號116449



摘要內(nèi)容：

摘要揭示沉積物是微塑料（<5mm）的重要儲庫，其分布和降解過程復(fù)雜。本研究通過分析秦淮河沉積物0-50cm垂直剖面發(fā)現(xiàn)：

1. 微塑料濃度隨深度增加（淺層20.42±9.38 items/kg → 深層46.92±13.34 items/kg），小粒徑（<2mm）占比在深層達(dá)63.5%；

2. 接觸角測量（87.3°→99.5°）、SEM（表面粗糙度增加）和FTIR-ATR（羰基透射率2.8%→4.9%）證實(shí)深層微塑料降解更顯著；

3. 微塑料表面富集塑料降解菌（平均豐度21.37% vs 沉積物4.33%），且其在共生網(wǎng)絡(luò)中的中心性隨深度增強(qiáng)；

4. DO是影響降解菌分布的關(guān)鍵因子，厭氧/兼性厭氧菌（如Halomonas）在深層主導(dǎo)降解過程。



研究目的：

1. 揭示河流沉積物垂直剖面中微塑料的尺寸分布規(guī)律；

2. 比較微塑料與沉積物微生物群落結(jié)構(gòu)的差異；

3. 探究沉積物深層微塑料的潛在生物降解機(jī)制。



研究思路：

1. 采樣設(shè)計：南京秦淮河15個點(diǎn)位采集50cm沉積柱（圖1），切片為5層（0-10cm, 11-20cm, 21-30cm, 31-40cm, 41-50cm）；

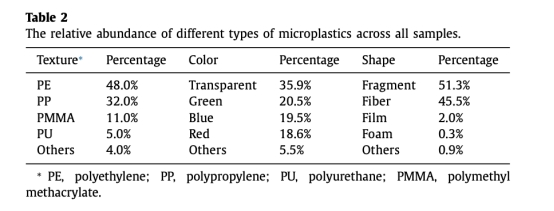

2. 微塑料分析：密度分離+FTIR鑒定類型（PE占48%、PP占32%），統(tǒng)計濃度、尺寸分布（圖2）；



3. 降解表征：接觸角儀、SEM、FTIR-ATR分析表面物化變化（圖3）；



4. 微生物分析：16S rRNA測序比較微塑料與沉積物微生物群落，篩選指示性塑料降解菌（33個屬）；

5. 環(huán)境參數(shù)：Unisense電極測量DO剖面，同步檢測TOC、氮形態(tài)等（表1）。



測量數(shù)據(jù)及研究意義：

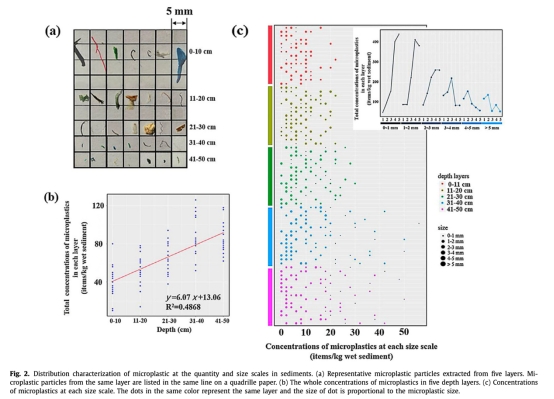

1. 微塑料垂直分布（圖2，表2）

   ? 數(shù)據(jù)：深層（41-50cm）微塑料濃度最高（46.92±13.34 items/kg），小粒徑（<2mm）占比63.5%；淺層（0-10cm）大粒徑（4-5mm）占40.5%。

   ? 意義：證實(shí)微塑料向深層遷移并碎片化，提示地下水污染風(fēng)險。

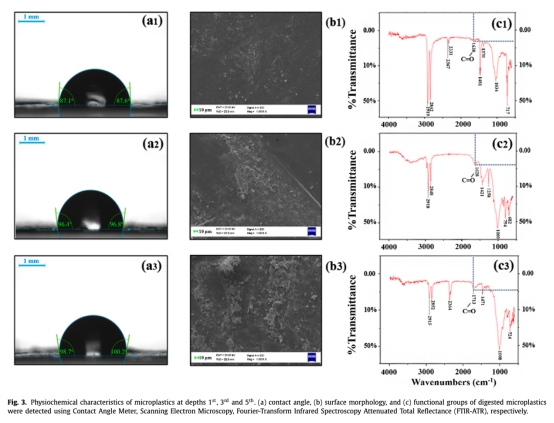

2. 微塑料表面變化（圖3）

   ? 數(shù)據(jù)：接觸角從淺層87.3°增至深層99.5°；SEM顯示深層表面裂紋增多；FTIR羰基峰（1900-1600cm?1）透射率升高。

   ? 意義：物化證據(jù)支持微生物降解導(dǎo)致微塑料疏水性增強(qiáng)和表面侵蝕。

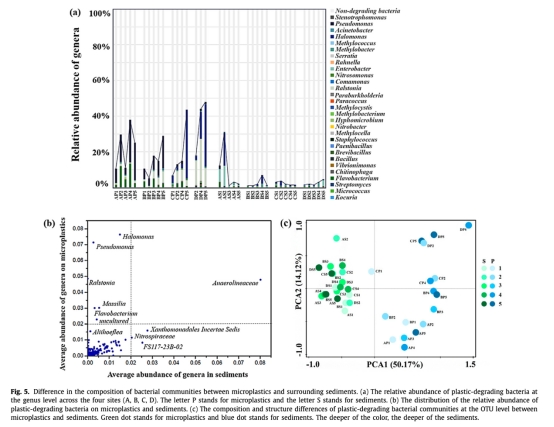

3. 微生物群落差異（圖4-5）

   ? 數(shù)據(jù)：微塑料表面降解菌豐度（21.37%）顯著高于沉積物（4.33%）；PCA顯示兩類群落明顯分離（圖5c）。

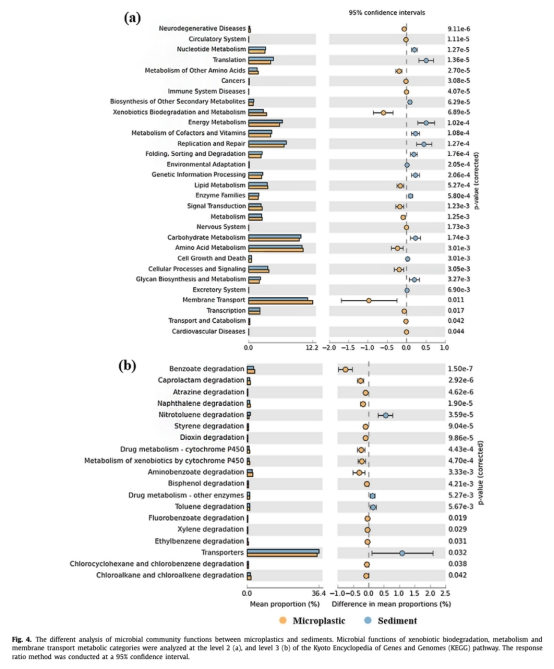

   ? 意義：微塑料選擇性富集降解菌，其膜轉(zhuǎn)運(yùn)功能（圖4a）和異源物質(zhì)降解能力（KEGG level 2）更強(qiáng)。

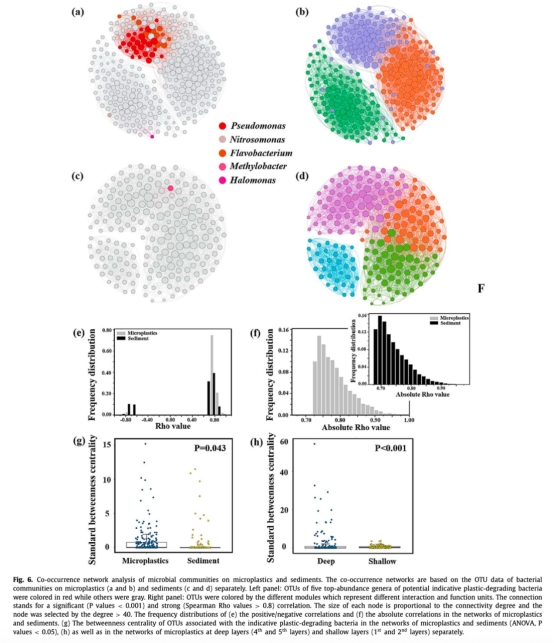

4. 共生網(wǎng)絡(luò)結(jié)構(gòu)（圖6）

   ? 數(shù)據(jù)：微塑料網(wǎng)絡(luò)模塊性（0.632）低于沉積物（0.712），正相關(guān)性更高（圖6e-f）；降解菌在深層網(wǎng)絡(luò)中心性顯著增強(qiáng)（圖6h）。

   ? 意義：微塑料表面菌群合作性強(qiáng)但穩(wěn)定性低，深層降解菌起關(guān)鍵調(diào)控作用。

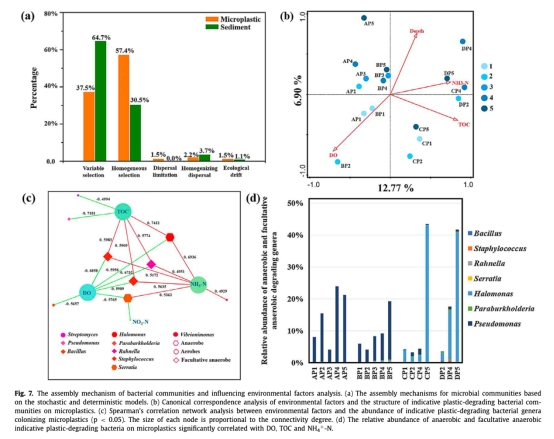

5. 環(huán)境驅(qū)動機(jī)制（圖7）

   ? 數(shù)據(jù)：DO與降解菌豐度顯著負(fù)相關(guān)（r=-0.616）；深層DO<0.5μmol/L時，兼性厭氧菌Halomonas豐度達(dá)26%。

   ? 意義：DO下降促進(jìn)厭氧降解菌富集（圖7d），驅(qū)動深層微塑料生物降解。



結(jié)論：

1. 微塑料在深層沉積物中碎片化（小粒徑占比高），濃度隨深度增加，遷移風(fēng)險升高；

2. 微生物降解是主要機(jī)制，深層微塑料表面侵蝕、疏水性增強(qiáng)及羰基化證實(shí)此過程；

3. 微塑料特異性富集降解菌（如Pseudomonas、Halomonas），其在深層網(wǎng)絡(luò)中心性增強(qiáng)；

4. DO梯度調(diào)控降解菌群落，低氧環(huán)境促進(jìn)兼性厭氧菌主導(dǎo)降解。



丹麥Unisense電極數(shù)據(jù)的詳細(xì)解讀：

Unisense微電極系統(tǒng)用于沉積物溶解氧（DO）剖面高分辨率測量：

1. 數(shù)據(jù)功能：

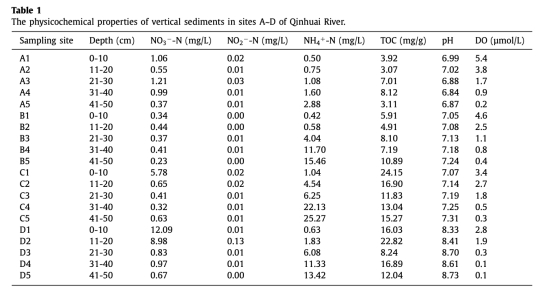

   ? 直接獲取沉積物-水界面（SWI）至50cm深度的DO濃度梯度（表1），如A點(diǎn)DO從5.4μmol/L（0-10cm）驟降至0.2μmol/L（41-50cm）；



   ? 揭示氧化還原分區(qū)：淺層（<10cm）好氧→中層微氧→深層嚴(yán)格厭氧。



2. 研究意義：

   ? 關(guān)聯(lián)微生物活性：DO梯度與降解菌分布顯著相關(guān)（圖7c-d），為厭氧菌（如Halomonas）在深層降解微塑料提供環(huán)境解釋；



   ? 量化降解條件：DO<1μmol/L時，兼性厭氧菌相對豐度上升26%（圖7d），明確低氧觸發(fā)降解菌群落演替；



   ? 技術(shù)優(yōu)勢：原位實(shí)時監(jiān)測避免取樣擾動，數(shù)據(jù)精度達(dá)μmol/L級，支撐降解機(jī)制的物化-生物耦合分析。
