Spatial distribution of biofilm conductivity in a Geobacter enriched anodic biofilm

富集Geobacter的陽極生物膜中電導率的空間分布

來源：Chemical Engineering Journal, 404 (2021) 126544

《化學工程雜志》第404卷 2021年 文章編號126544



摘要內容：

研究首次揭示了厘米級尺度下陽極生物膜電導率（K_{\text{bio}}）的空間分布規律及其與生物膜厚度（L_f）的關聯。通過構建八電極金陣列陽極（圖1B），發現：

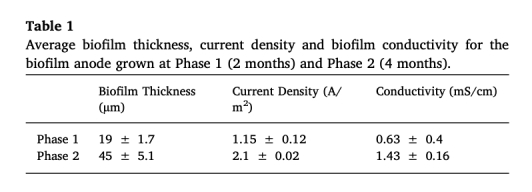

1. 厚度效應：當生物膜厚度從19±1.7μm增至45±5.1μm時，平均K_{\text{bio}}從0.63±0.4 mS/cm提升至1.43±0.16 mS/cm（圖4a），電流密度同步從1.15±0.12 A/m2增至2.1±0.02 A/m2（表1）。

2. 底物依賴性：乙酸饑餓3天（Phase 3）導致K_{\text{bio}}驟降83%至0.24±0.03 mS/cm（圖5），電流密度跌至0.09 A/m2；恢復供底物后14天，K_{\text{bio}}回升至1.24±0.03 mS/cm（Phase 4）。

3. 微生物分布：Geobacter在25μm電極間隙區域占比超85%（圖6），但在0.5 cm寬間隙區僅占1%，被紅假單胞菌（Rhodopseudomonas sp.，52%）取代，表明長距離電子傳遞存在菌種特異性限制。











研究目的：

1. 量化多電極陣列上生物膜電導率的空間異質性

2. 闡明生物膜厚度、底物可用性與K_{\text{bio}}的關聯機制

3. 揭示Geobacter富集生物膜的電子傳遞動力學特性



研究思路：

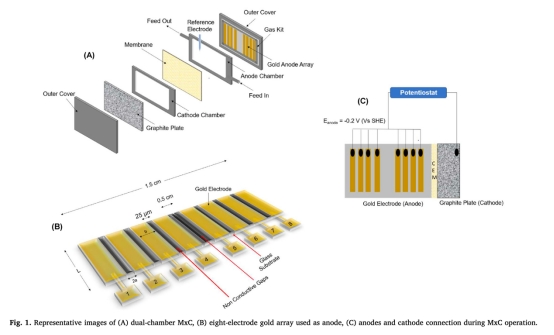

1. 實驗設計：構建雙室MXC，采用八電極金陣列陽極（圖1A-C），分四階段操作：Phase 1（穩態薄生物膜）、Phase 2（增厚生物膜）、Phase 3（乙酸饑餓）、Phase 4（底物恢復）。

2. 關鍵測量：

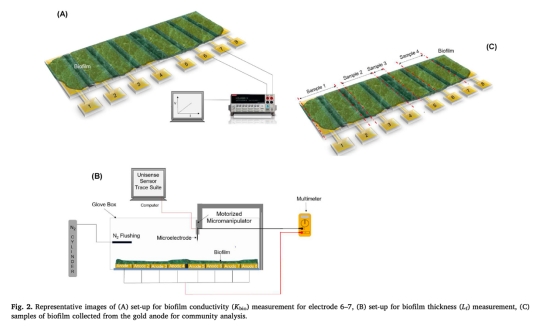

   ? 電導率（K_{\text{bio}}）：雙探針法測量電極對間電導（圖2A）



   ? 生物膜厚度（L_f）：Unisense微電極系統（丹麥）以5μm步長掃描界面電阻突變點（圖2B）



   ? 微生物群落：16S rRNA測序分析電極間隙區生物膜（圖6）



3. 關聯分析：結合CV曲線（圖7）與Nernst-Monod模型，驗證K_{\text{bio}}對電子傳遞動力學的調控作用。



測量數據及其研究意義：

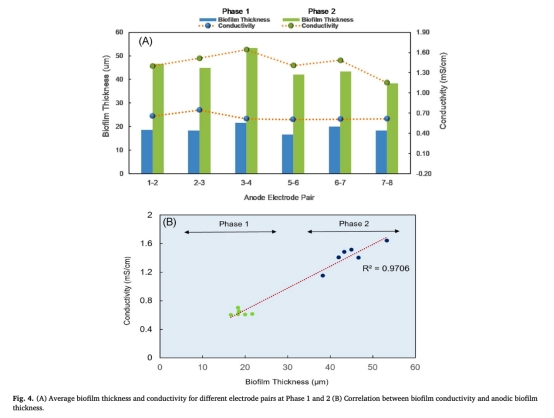

1. 電導率與厚度正相關（圖4a,b）

   ? 數據：電極3-4處L_f=53±3μm時K_{\text{bio}}最高（1.64 mS/cm），電極7-8處L_f=38μm時K_{\text{bio}}最低（1.15 mS/cm）



   ? 意義：證實厚生物膜（<55μm）可提升電子傳遞效率，為高電流密度MXC設計提供依據

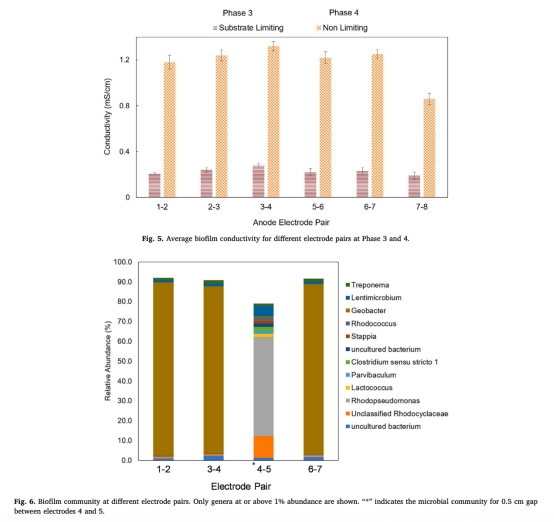

2. 底物饑餓的敏感性（圖5）

   ? 數據：Phase 3中K_{\text{bio}}降至0.24±0.03 mS/cm（較Phase 2下降83%）



   ? 意義：揭示ARB代謝活性與K_{\text{bio}}的直接耦合關系，強調底物持續供給對維持電活性的必要性



3. 微生物群落空間分異（圖6）

   ? 數據：25μm窄間隙區Geobacter占比>85%，0.5 cm寬間隙區紅假單胞菌占主導（52%）



   ? 意義：表明電子傳遞距離限制菌種定殖，Geobacter主導短距離傳導而紅假單胞菌可能介導長距離電子傳遞

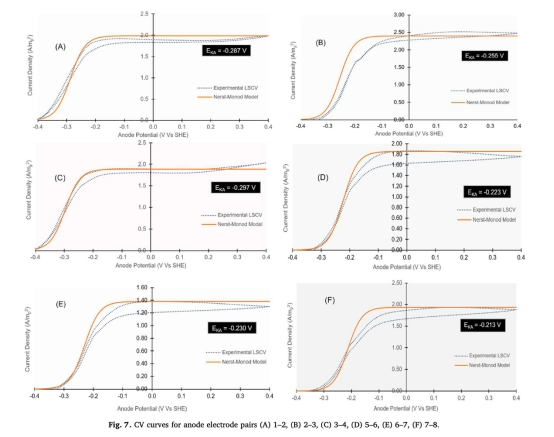

4. 半飽和電位（E_{KA}）（圖7）

   ? 數據：高K_{\text{bio}}區域（電極3-4）E_{KA}=-0.297 V（vs SHE），低K_{\text{bio}}區域（電極7-8）E_{KA}=-0.213 V



   ? 意義：低E_{KA}與高電導率、厚生物膜協同提升電催化活性，驗證Nernst-Monod模型適用性



結論：

1. 厚度驅動電導提升：生物膜增厚至45μm可顯著提高K_{\text{bio}}（1.43 mS/cm）和電流密度（2.1 A/m2），但>55μm時可能受質子積累限制。

2. 底物動態調控：乙酸饑餓導致K_{\text{bio}}崩潰（83%降幅），恢復供底物后14天可部分復原，證明代謝活性是電導維持前提。

3. 空間異質性機制：Geobacter在短間隙區主導導電，寬間隙區由紅假單胞菌替代，揭示電子傳遞距離的菌種適應性差異。



丹麥Unisense電極測量數據的研究意義：

使用Unisense微電極系統結合微操縱儀（MM33）以5μm步長掃描生物膜-電極界面：

1. 精準定位厚度：通過電阻突變點（從>MΩ至0.2-0.3Ω）識別生物膜表面與電極接觸面（圖2B），實現L_f無損測量（誤差<5μm）。

2. 解析空間異質性：在八電極陣列不同位點獲取厚度分布（如電極3-4處53μm vs 7-8處38μm），揭示電導率空間差異的物理基礎（圖4a）。

3. 動態監測能力：Phase 3饑餓階段捕捉到L_f不變但電導崩潰現象，證明厚度非唯一決定因素，代謝活性是關鍵。

4. 技術優勢：微米級分辨率克服傳統方法局限，原位無損測量為生物膜電化學模型提供關鍵參數。
