High-efficient nitrogen and phosphorus removal and its mechanism in a partially unsaturated constructed wetland with Fe-C micro-electrolysis substrate

（濕地土壤）Fe-C 微電解基底部分不飽和人工濕地高效脫氮除磷及其機理

來源：Chemical Engineering Journal 431 (2022) 133252



摘要核心內容



本研究通過構建部分非飽和人工濕地（CWs）系統，探究Fe-C微電解基質對低碳氮比（C/N=4）廢水中氮磷同步高效去除的機制。核心發現：

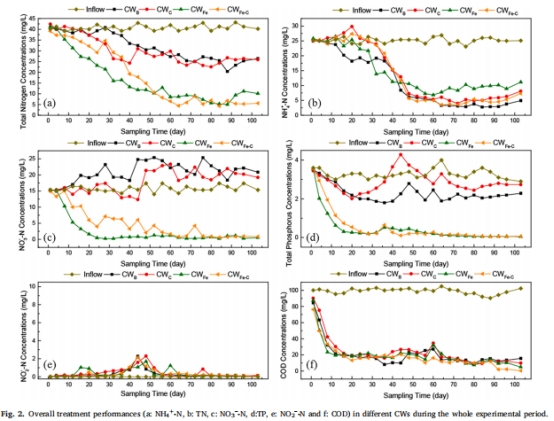

氮去除提升：Fe-C組合基質使總氮（TN）去除率達86.5±1.7%，顯著高于對照組（36.7±3.6%）（圖2b）。





磷高效固定：Fe-C基質通過形成穩定的Fe,Ca,Al-P沉淀（占比45.3%）和有機磷（Porg，50.8%），實現總磷（TP）去除率98%（圖7）。





機制解析：Fe提供電子驅動反硝化，生物炭增強電子傳遞效率并吸附金屬離子；微電極證實Fe-C界面形成強還原微環境（圖3d-e）。

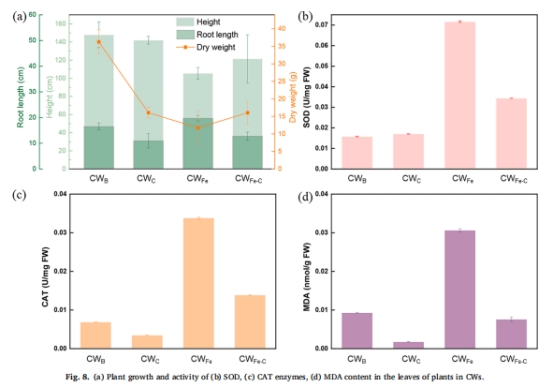

植物毒性降低：生物炭減少60%鐵用量，顯著緩解Fe對鳶尾（Iris wilsonii）的氧化脅迫（SOD活性↓29.5%，圖8b-d）。





研究目的



優化脫氮除磷：解決傳統CWs中溶解氧（DO）不足和電子供體缺乏問題。



揭示Fe-C協同機制：從微環境、微生物、電子傳遞多維度解析Fe-C基質作用原理。



評估生態友好性：探究基質對植物生長的影響及恢復策略。



研究思路與技術路線



采用 構建系統→多尺度分析→機制驗證 策略：



CWs系統設計：

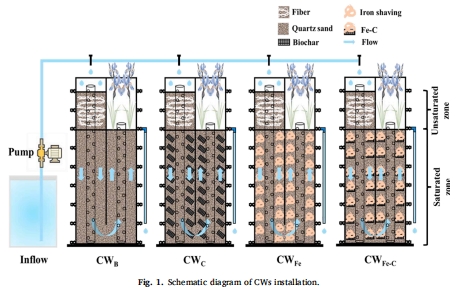

建立4組垂直流CWs：對照組（CWB）、生物炭組（CWC）、鐵屑組（CWFe）、Fe-C組合組（CWFe-C）（圖1）。





創新非飽和區設計：親水微纖維+石英砂提升氧氣傳輸（高度20cm）。



長期運行監測：



102天連續運行，監測NH??-N、NO??-N、TN、TP沿程變化（圖2,9）。



結合Unisense微電極測定微環境DO/ORP（圖3）。



多尺度機制解析：

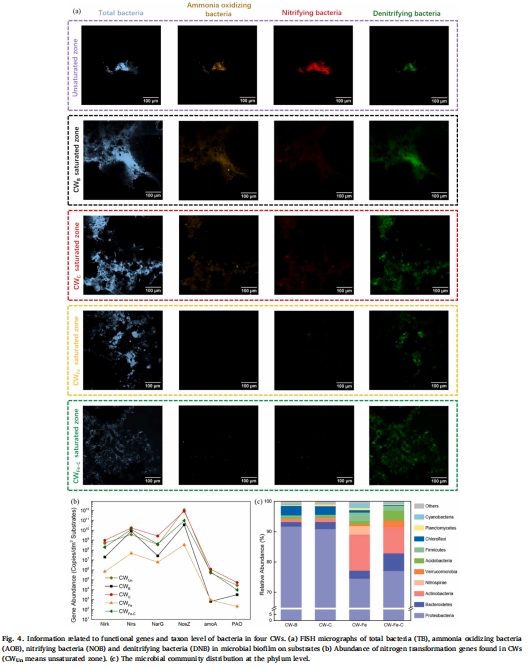

微生物層面：FISH分析功能菌分布（圖4a），高通量測序揭示菌群結構（圖4c）。

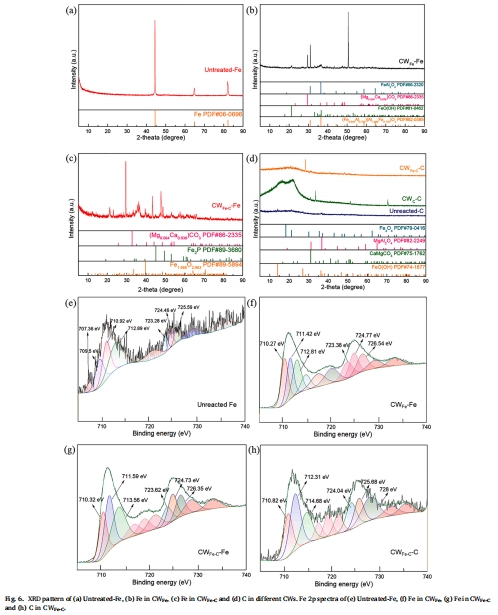

基質層面：SEM-EDS元素映射（圖5）、XRD/XPS價態分析（圖6）。







植物層面：抗氧化酶活性（SOD/CAT/MDA）及生長指標測定（圖8）。



關鍵數據及研究意義

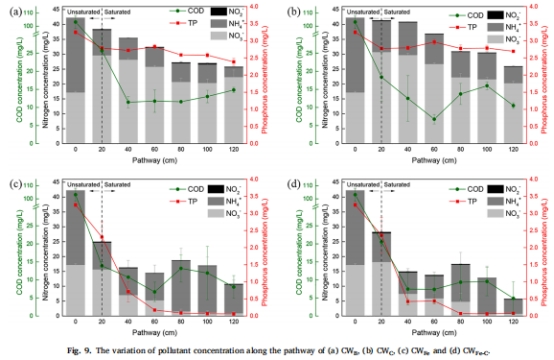

1. 污染物沿程去除（圖9）



數據：



CWFe-C中NO??-N在0-80cm段去除90%，TP去除＞90%（圖9d）。



Fe-C基質使TN去除負荷提升135%（對比CWB）。



意義：明確非飽和區（供氧）和飽和區（Fe-C還原）的分區協同機制。

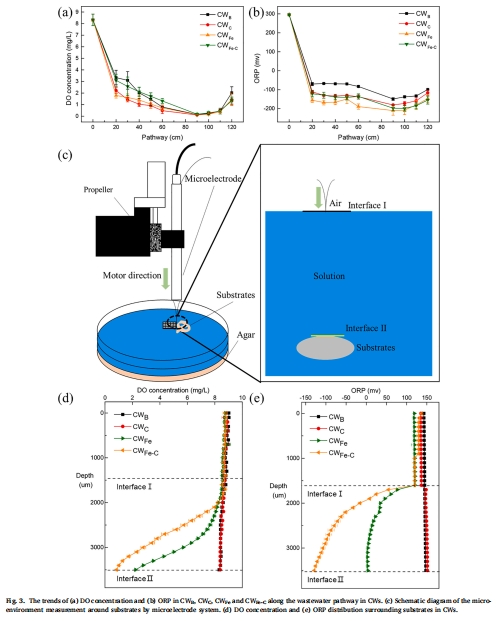

2. 微環境特性（圖3d-e）



數據：



Unisense微電極測得Fe-C界面ORP低至-150mV，DO≈0 mg/L（圖3e）。



比單一鐵屑基質還原性強30%，證實生物炭提升電子傳遞效率。



意義：從微尺度揭示Fe-C形成強還原微環境驅動反硝化。

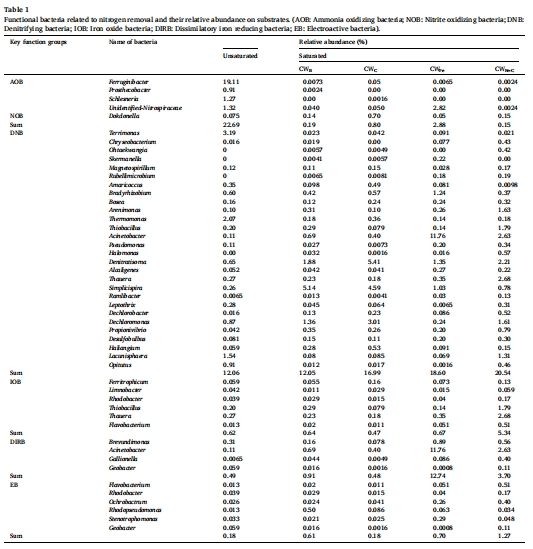

3. 微生物群落（圖4, 表1）



數據：



CWFe-C富集18種反硝化菌（如Thiobacillus, Thauera），相對豐度52.9%（圖4a）。



鐵氧化菌（Thiobacillus）豐度↑1.79%（CWFe-C）→促進Fe2?驅動的硝酸鹽厭氧氧化（NDFO）。



意義：生物炭優化菌群結構，強化生物-化學協同脫氮。

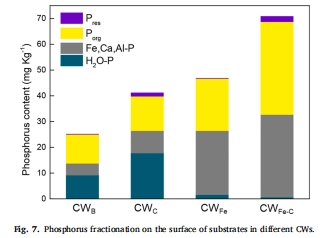

4. 磷形態轉化（圖7）



數據：



CWFe-C中穩定態磷（Fe,Ca,Al-P + Porg）占比96.2%，對照組H?O-P為主（不穩定）。

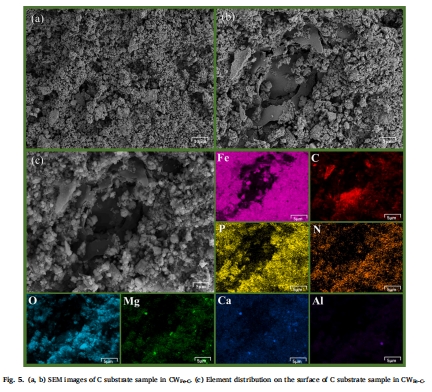

SEM-EDS顯示生物炭表面富集Fe、Ca、Al氧化物（圖5c）。



意義：揭示Fe-C通過金屬-P沉淀和生物吸附實現磷長效固定。



核心結論



分區協同機制：非飽和區供氧促硝化（NH??-N↓61.6%），飽和區Fe-C驅動反硝化（NO??-N↓90%）。



Fe-C電子傳遞鏈：Fe?→Fe2?釋放電子，生物炭加速電子轉移→提升反硝化效率（TN去除率86.5%）。



磷固定雙路徑：化學沉淀（Fe,Ca,Al-P）與生物吸附（Porg）共同實現近零TP排放。



生態友好性：生物炭減少鐵用量60%，緩解植物氧化損傷（MDA↓64.9%）。



Unisense電極數據的專項解讀

技術原理與部署



型號與功能：丹麥Unisense微電極系統，集成DO/ORP傳感器（精度0.1 mg/L），空間分辨率50μm（方法2.4）。



部署場景：



基質界面微環境掃描（距表面0-200μm，圖3c）。



廢水沿程DO/ORP動態監測（圖3a-b）。



關鍵發現與機制解析



微尺度還原環境測繪（圖3d-e）：



電極掃描顯示Fe-C界面ORP梯度陡降（-150mV vs. -100mV），直接驗證 生物炭提升電子傳遞效率。



意義：首次量化Fe-C微電解的“電子橋梁”作用，解釋60%鐵用量下高效脫氮原因。



DO空間異質性驗證：



非飽和區DO高達4 mg/L（圖3a），飽和區驟降至0 mg/L→支撐 分區供氧設計合理性。



意義：電極數據指導優化非飽和區高度（20cm），平衡硝化與能耗。



微生物-微環境關聯：



低ORP區（Fe-C界面）與反硝化菌（DNB）富集位點重合（FISH熒光強度52.9%，圖4a）。



意義：空間匹配證實微環境驅動功能菌定植。



研究意義



方法學創新：



微電極實現 微米級環境測繪，突破傳統監測局限（如混合液ORP無法反映界面過程）。



機制深度解析：



揭示“Fe釋電子 → C傳電子 → 微生物用電子”鏈條，為Fe-C基質設計提供理論基準。



工程優化指導：



明確80cm飽和區即可完成90%脫氮（圖9d），指導系統減容降耗。



應用價值



Fe-C基質優化：推薦Fe:C=3:2（v/v），平衡脫氮效率與植物毒性。



分區設計推廣：非飽和區（微纖維+石英砂）提升氧傳質，適用于低碳氮比廢水。



電極技術拓展：Unisense微電極適用于生物膜/填料界面研究，為生態工程優化提供高分辨工具。



總結：本研究通過Unisense電極揭示Fe-C微電解的電子傳遞機制，構建高效脫氮除磷人工濕地系統，為廢水處理廠低碳改造提供技術支撐。
