Achieving simultaneous removal of nitrogen and phosphorus in sediment via combined adsorption and oxygen supplement

通過吸附與供氧聯合實現沉積物中氮磷同步去除

來源：Chemical Engineering Journal, 441 (2022) 136056

《化學工程雜志》，第441卷2022年，文章編號136056



摘要內容

論文摘要指出，湖泊沉積物釋放的養分導致水生態系統富營養化。研究使用載氧鑭改性沸石（LOZ）吸附內部磷（P）和氮（N），同時通過釋放氧氣促進生物轉化。LOZ比原始沸石提高磷吸附129.13%、氮吸附27.53%，載氧能力達0.73 mmol/g。應用LOZ顯著改善底泥和水體溶解氧（DO）水平（DO滲透深度達12 mm），促進磷酸鹽與鐵氧化物結合，減少FeS形成，從而抑制磷釋放。微生物群落分析顯示表面沉積物中硝化菌豐度增加，深層反硝化菌增多，導致沉積物向水體釋放的總磷（TP）和總氮（TN）分別減少80%和92%。



研究目的

開發LOZ材料以同步吸附沉積物中的氮磷，并通過供氧觸發生物轉化。



評估LOZ對溶解氧水平和沉積物-水界面（SWI）氧化還原條件的影響。



揭示LOZ調控微生物群落促進氮磷去除的機制。



研究思路

材料制備與表征：



鑭改性沸石（LZ）提升比表面積（30.137 m2/g vs. 原始沸石23.025 m2/g）和載氧能力（0.73 mmol/g）。

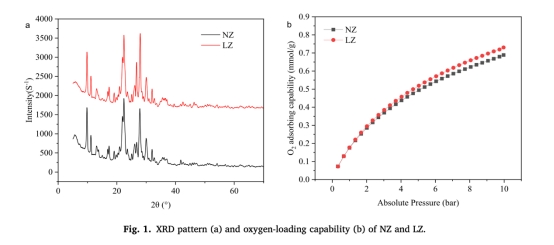

載氧后形成LOZ，通過BET、XRF驗證結構（圖1）。



吸附實驗：

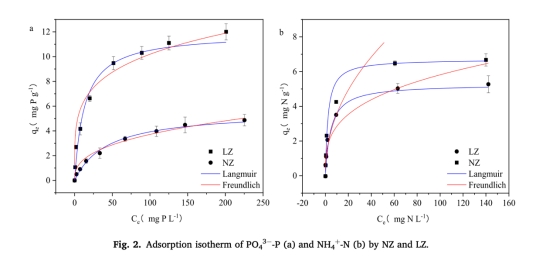

Langmuir模型擬合顯示LZ對PO?3?-P最大吸附量11.16 mg/g（圖2a），對NH??-N為6.67 mg/g（圖2b）。



微宇宙實驗：



四組處理：對照組、原始沸石（NZ）、鑭改性沸石（LZ）、LOZ覆蓋沉積物。



監測DO動態（圖3）、營養鹽濃度（圖4）、沉積物-水通量（圖6）。







機制解析：



Unisense微電極測量DO剖面（圖5），結合DGT技術分析SRP、Fe(II)、S2?分布。



高通量測序揭示微生物群落變化（圖7）。



測量數據及研究意義

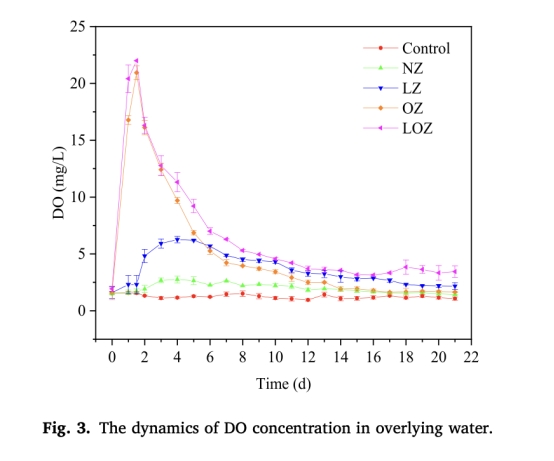

DO濃度動態（圖3, 圖5）：



意義：LOZ使上覆水DO維持3-5 mg/L（對照組僅0.9-1.5 mg/L），證實供氧能力。

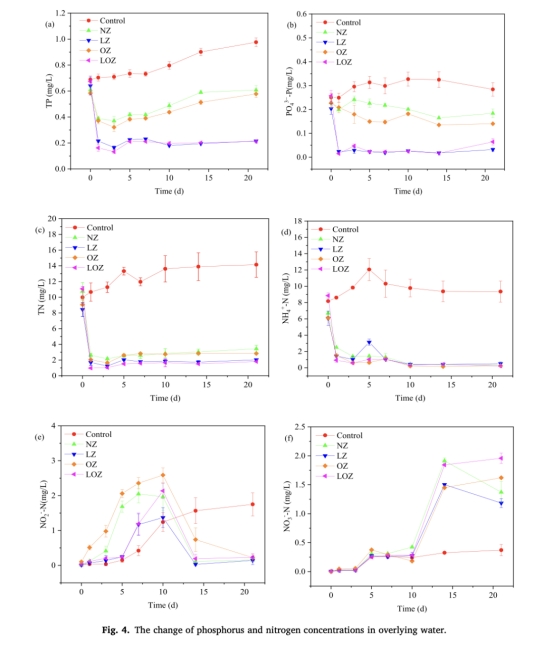

營養鹽濃度（圖4）：



TP/TN變化：LOZ組TP降至0.23 mg/L（初始0.68 mg/L），TN降至1.43 mg/L（初始11.08 mg/L），意義：量化LOZ對釋放抑制效果。

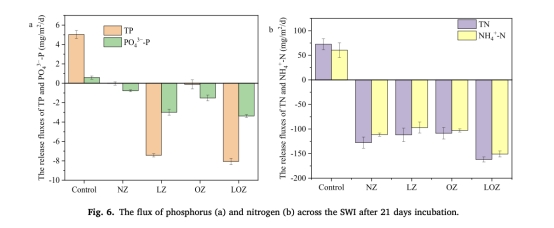

沉積物-水通量（圖6）：



TP通量：LOZ組-8.06 mg/m2/d（對照組+5.04 mg/m2/d），意義：逆轉沉積物釋放趨勢。

微生物群落（圖7）：



表面沉積物（0-1 cm）硝化菌Dechloromonas豐度增至8.5%，意義：揭示好氧條件促進硝化。



結論

材料性能：LOZ同步提升吸附（PO?3?-P吸附量11.16 mg/g）與載氧能力（0.73 mmol/g）。



DO調控：LOZ使氧滲透深度達12 mm（對照組僅2 mm），創造"表層好氧/深層厭氧"環境。



營養鹽抑制：TP和TN釋放通量分別降低80%和92%，主因鐵氧化物固磷和微生物耦合硝化-反硝化。



微生物響應：表層硝化菌豐度增28.59%，深層反硝化菌主導氮去除（如Flavobacterium）。



Unisense電極數據的詳細研究意義

氧滲透深度量化：

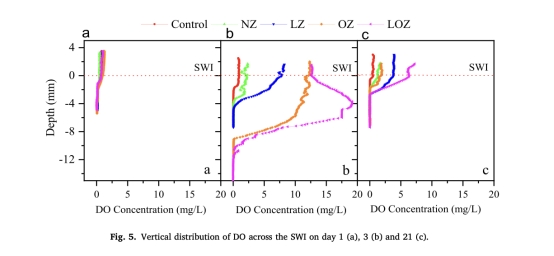

使用OX-100微電極（尖端50 μm）垂直測量DO剖面（圖5），LOZ處理組在3天時DO滲透深度達12 mm（對照組僅2 mm），直接證實LOZ促進氧向沉積物深層擴散。



意義：揭示"表層好氧區（硝化）—深層厭氧區（反硝化）"的分層結構，為氮磷同步去除提供微環境基礎。

氧化還原界面定位：



DO驟降區（如R3在375-550 μm深度斜率-1.33 mV/μm，圖5d）對應Fe(II)/S2?轉化帶，解釋LOZ抑制FeS形成，減少磷釋放。



意義：空間分辨數據驗證LOZ通過調控硫循環間接固磷的機制。

工藝優化依據：



21天后LOZ組仍維持2.7 mm氧滲透深度（圖5c），表明持續供氧能力，支撐長期修復潛力。



意義：為載氧材料設計提供原位驗證參數（如滲透深度>2 mm可激活硝化菌）。
