Enhanced Electrocatalytic Conversion of Nitrates to Ammonia: Fuel from Waste

硝酸鹽電催化轉化為氨：廢物燃料

來源：ChemSusChem 2024, 17, e202301570 (1 of 10)



1. 摘要概述



論文開發了一種無膜連續流電催化裝置（CMED），用于將硝酸鹽（NO??）高效轉化為氨（NH?）。核心創新點包括：



陰極設計：銦-鈀（In-Pd）納米顆粒負載于活性碳布（ACC）上，促進硝酸鹽還原。

陽極優化：鉑（Pt）修飾ACC陽極通過氧析出反應（OER）提供反應所需的質子（H?），避免有毒亞硝酸鹽（NO??）副產物生成。

性能：氨產率達 7.28 μmol min?1 cm?2（圖4a），能耗低至 14.0 MJ/mol NH??（表1），且無膜設計提升系統穩定性。





意義：實現廢水硝酸鹽的“廢物變燃料”轉化，助力可持續氮循環經濟。





2. 研究目的



解決兩大環境問題：



傳統制氨工藝（Haber-Bosch）的高能耗與高排放（占全球CO?排放1.2%）；

廢水中硝酸鹽污染（導致水體富營養化與健康風險）。

通過電催化技術將硝酸鹽轉化為高附加值氨燃料，實現“污染治理-資源回收”一體化。



3. 研究思路



采用 “催化劑設計-電極表征-反應器集成” 三步策略：



催化劑合成：

陰極：In-Pd納米顆粒負載ACC（In-Pd-ACC），提升NO??還原活性（圖1c,d）。

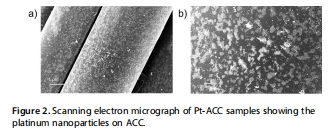

陽極：Pt納米顆粒修飾ACC（Pt-ACC），增強OER穩定性（圖2）。



電化學表征：

線性掃描伏安法（LSV）驗證In-Pd-ACC降低NO??還原過電位（圖3a,b）。



計時電位法（Chronopotentiometry）結合 Unisense微傳感器實時監測H?/O?濃度（圖3d）。

CMED反應器測試：

無膜連續流設計，對比不同電極組合性能（圖4）。



分析NH??產率、NO??副產物、能耗及金屬溶出（表1,2）。





4. 測量數據及研究意義

(1) 催化劑表征數據（圖1,2）

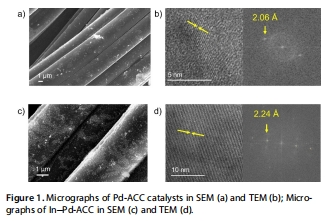

數據：SEM/TEM顯示In-Pd納米顆粒（~10 nm）均勻分散于ACC（圖1c,d）；EDS/ICP證實Pd:In原子比≈3:1，符合InPd?晶相（d=2.06 ?）。

意義：In-Pd合金結構優化電子轉移，促進NO??→NH??多步還原路徑。

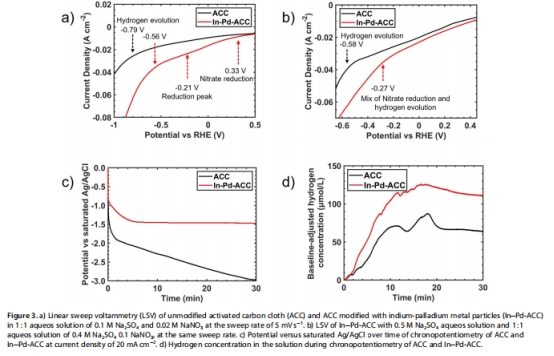

(2) 電化學性能數據（圖3）



數據：

LSV顯示In-Pd-ACC起始電位 -0.33 V（vs RHE），低于ACC的 -0.79 V（圖3a），證實催化活性提升。

計時電位中In-Pd-ACC電位穩定于 -1.47 V（vs Ag/AgCl），ACC則持續下降（圖3c）。

意義：In-Pd抑制電容行為，提升反應動力學穩定性。

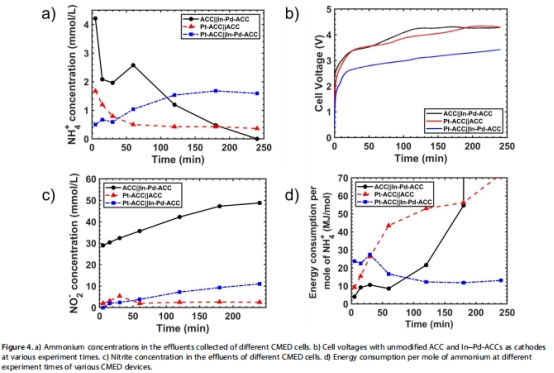

(3) CMED反應器性能（圖4, 表1）



數據：

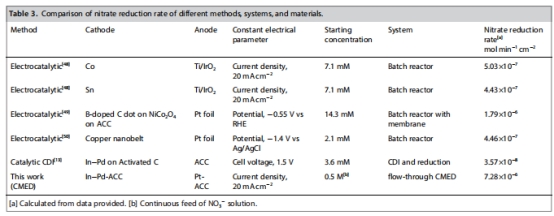

NH??產率：Pt-ACC||In-Pd-ACC組合達 7.28 μmol min?1 cm?2（圖4a），較文獻高1個數量級（表3）。

NO??抑制：Pt-ACC陽極使NO??濃度降低84%（圖4c）。

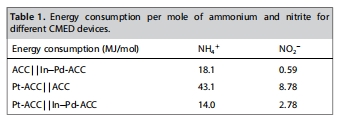

能耗：Pt-ACC||In-Pd-ACC為 14.0 MJ/mol NH??（表1）。

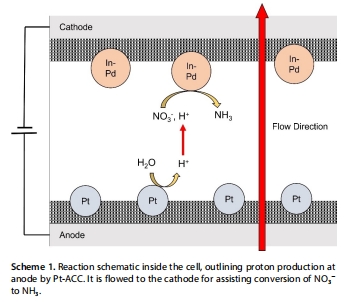

意義：陽極OER產生的H?（Scheme 1）促進陰極完全還原（NO??→NH??），避免有毒中間體累積。





(4) 穩定性與環保性



數據：ICP-OES檢測金屬溶出量可忽略（In 0.010 mg, Pd 0.011 mg, Pt 0.006 mg）。

意義：催化劑穩定性高，無二次污染風險。



5. Unisense電極數據的核心研究意義



通過 Unisense微傳感器（Clark型） 實時監測溶解氣體濃度，關鍵發現如下：

(1) 陰極H?濃度監測（圖3d）



數據：In-Pd-ACC陰極在 -20 mA cm?2 電流密度下H?濃度顯著高于ACC。

意義：

證實In-Pd催化劑存在析氫副反應（HER），與LSV中HER起始電位（-0.56 V）吻合。

指導選擇低電流密度（20 mA cm?2） 以抑制HER，提升NH??法拉第效率（16.5%）。



(2) 陽極O?濃度監測



數據：Pt-ACC陽極的O?濃度與電流密度正相關（OER主導），ACC陽極則出現碳氧化副反應。

意義：

驗證Pt修飾提升OER選擇性，避免ACC氧化降解。

證實OER產生的H?（Scheme 1）驅動陰極NO??還原，解釋NO??抑制機制（圖4c）。



總結Unisense數據價值：



機理驗證：直接關聯電極反應與氣體產物，闡明NO??還原路徑與副反應競爭機制。

工藝優化：指導操作參數（電流密度）選擇，平衡反應效率與選擇性。



6. 結論



催化劑創新：In-Pd/ACC陰極實現高效NO??→NH??轉化，Pt/ACC陽極通過OER提供H?并抑制副產物。

反應器設計：無膜CMED裝置實現連續流氨生產（7.28 μmol min?1 cm?2），能耗（14.0 MJ/mol）顯著低于傳統工藝。

環境價值：同步解決硝酸鹽污染與綠氨生產問題，推動氮循環經濟（廢水→燃料）。

Unisense數據作用：實時氣體監測為反應機理與工藝優化提供直接證據。



展望：需進一步開發非貴金屬催化劑（如普魯士藍類似物）以降低成本，并通過提升電流密度與反應器設計優化能效。



圖標索引：



催化劑形貌：圖1（In-Pd-ACC）、圖2（Pt-ACC）

電化學性能：圖3（LSV、計時電位、H?濃度）

反應器性能：圖4（NH??/NO??濃度、電壓、能耗）

反應機理：Scheme 1（質子傳遞路徑）

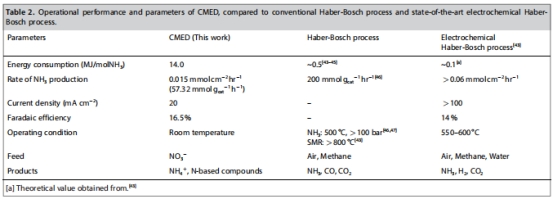

對比數據：表1（能耗）、表2（vs Haber-Bosch）、表3（NO??還原速率對比）
